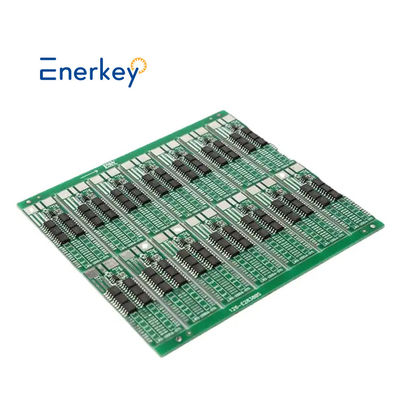

3.7V 1S 20A BMS Lifepo4 Batarya BMS PCB Board 18650 Hücre 4.2V Şarj BMS için

Marka Adı:	ENERKEY
Model Numarası:	JW-B1S20A-075
Adedi:	50 adet
fiyat:	$2.10/pieces 50-99 pieces
Paketleme Detayları:	Karton

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Guangdong, Çin

Sertifika:

ISO9001/ROHS/CE

Uygulama:

LED ışıklar, Acil durum ışıkları, Dijital Ekipman

Türü:

Özellikler:

1S Pil 20A Akım

Montaj Tipi:

Dahili

Boyut / Boyut:

U50*G15*T3,5 mm

Açıklama:

BMS'li 18650 hücre

Temel malzeme:

Tahta kalınlığı:

1,0 mm

Yüzey Cilası:

HASL kurşunsuz

Lehim maskesi rengi:

Green.White.Black.Red.Yellow.Blue.Purple.Matte Green. Yeşil.Beyaz.Siyah.Kırmızı.Sarı.Mavi.

Voltaj:

3.7v

Mevcut:

20A

Pil dizisi için uygun:

1 saniye

Pil Türü:

Li-ion pil

Koruma işlevi:

Aşırı şarj, Aşırı deşarj, Aşırı akım, Kısa devre

Yetenek temini:

Ayda 50000 Adet / Adet

Vurgulamak:

3.7V BMS PCB kartı
,
BMS PCB kartı 4.2V
,
1S 20A BMS

Ürün Tanımı

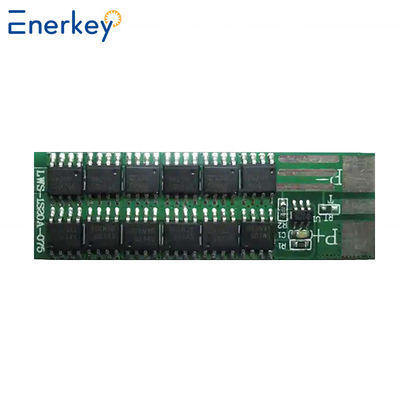

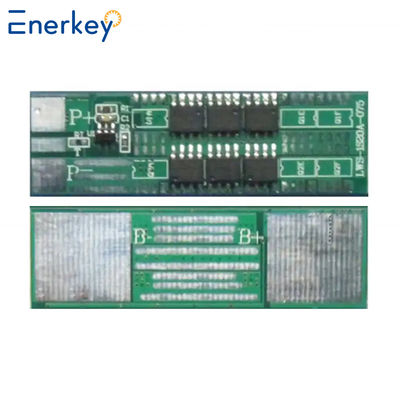

3.7V Enerkey 1S 20A BMS 18650 Hücre 4.2V Şarj Temel Malzemesi FR-4 için Yuvarlak PCB Tablosu

Ürün Tanımı

Elektrikli parametreler

3.7V ((1S) Li-ion pil paketleri için PCM özellikleri

Model:JW-B1S20A-075

Hayır, hayır.

Proje

- Min.

Tipik.

- Max. - Hayır.

Birim

1

Voltaj

Şarj voltajı

4.2

V

Tek hücre için dengeleme voltajı

/

/

/

V

2

Mevcut

Tek hücre için dengeleme akımı

/

mA

Mevcut tüketim

10

UA

Maksimum sürekli şarj akımı

20

A

Maksimum sürekli boşaltma akımı

20

A

3

Aşırı yük koruması

Tek hücre için aşırı yük tespit voltajı

4.225

4.25

4.275

A

Aşırı şarj tespit gecikme süresi

0.5

1.5

S

Tek hücre için aşırı şarj serbest bırakma voltajı

4.00

4.05

4.100

V

4

Aşırı boşaltma koruması

Tek hücre için aşırı boşaltma algılama voltajı

2.438

2.50

2.562

V

Aşırı boşaltma tespiti gecikme süresi

10

150

mS

Tek hücre için aşırı boşaltma serbest bırakma voltajı

2.938

3.000

3.062

V

5

Aşırı akım koruması

Akım algılama voltajı

0.185

0.2

0.215

V

Akım aşımı algılama akımı

50

60

70

A

Bulma gecikme süresi

7.2

11

mS

Serbest bırakma koşulları

Kısaltma yükü

6

Kısa koruma

Bulma durumu

Dış kısa devre

Bulma gecikme süresi

200

500

μS

Serbest bırakma koşulları

Kısaltma yükü

7

Direniş

Koruma devresi (MOSFET)

20

mΩ

8

Sıcaklık

Çalışma sıcaklık aralığı

-40

85

°C

Depolama sıcaklık aralığı

-40

125

°C

Ürün Kullanımı Eğitim

İşlerin dikkat edilmesi gerekiyor.

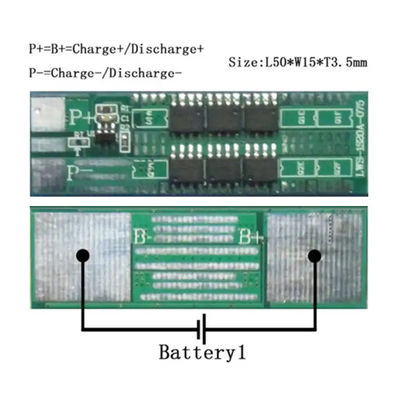

1.Bataryayı B- ile BMS'ye bağlayın. Öncelikle! 2. Bataryayı 1'i resimde gösterildiği gibi BMS'ye bağlayın.
3. Şarj cihazını C-/Yük P- ile BMS C-/P- ile bağla.
Şarj cihazı C+/Yükleme P+ ve B+ pil paketi (daha büyük kablolar kullanın).

Sık Sorulan Sorular

Etiketler:
Li-ion pil BMS

Aktif Denge BMS

10A Aktif Dengeci
