Batarya BMS tablosu

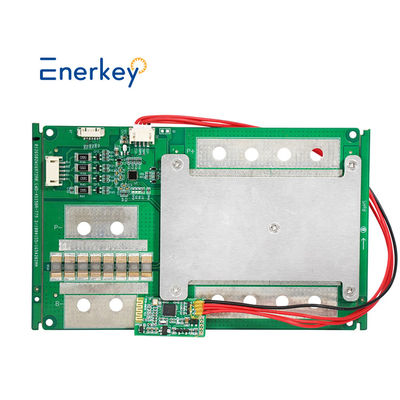

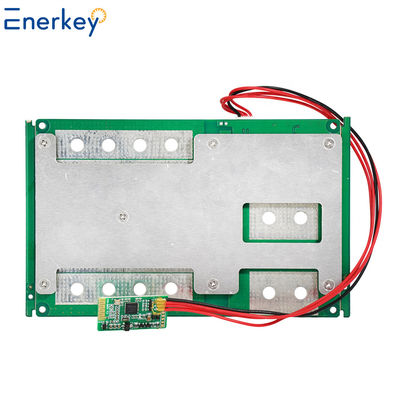

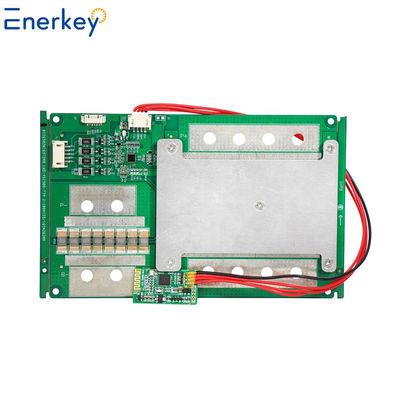

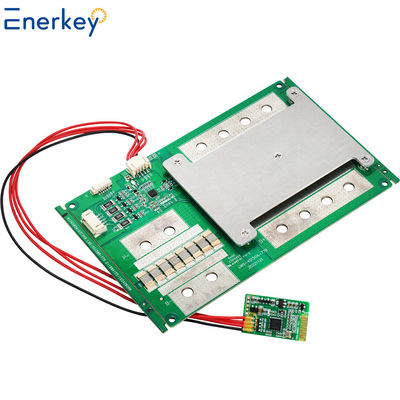

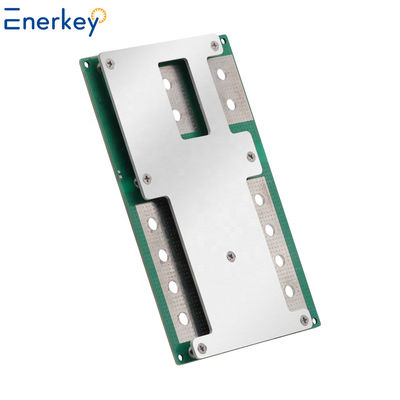

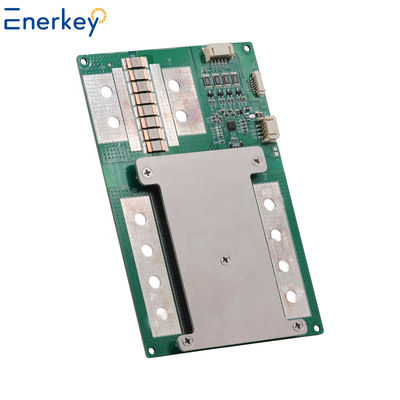

12V Li-ion / LiFePO4 Batarya BMS Board Koruma Dairesel Modülü 4S 100A 150A PCM Tipi

Tüm Kategori

Elektrikli çatal kaldırıcı BMS

Şarj istasyonu BMS

Bizimle İletişim

Mrs. Kiwi Xiao

kiwi@enerkey.cn

+8615387469240

Enerkey-Tech

Şimdi iletişime geçin

12V Li-ion / LiFePO4 Batarya BMS Board Koruma Dairesel Modülü 4S 100A 150A PCM Tipi

Marka Adı:	ENERKEY
Model Numarası:	JW-4S150A-779
Adedi:	2 parça
fiyat:	$32.80/pieces 2-999 pieces
Paketleme Detayları:	Karton

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Guangdong, Çin

Sertifika:

ISO9001/ROHS/CE

Uygulama:

Ebike, Güneş ürünleri vb.

Türü:

Özellikler:

4S Pil 150A Akım

Montaj Tipi:

Dahili

Boyut / Boyut:

L155mm*W100mm*T16mm

Açıklama:

Pil güç kaynağı Akıllı BMS

Temel malzeme:

Tahta kalınlığı:

1,6 mm

Yüzey Cilası:

HASL kurşunsuz

Lehim maskesi rengi:

Green.White.Black.Red.Yellow.Blue.Purple.Matte Green. Yeşil.Beyaz.Siyah.Kırmızı.Sarı.Mavi.

Pil Türü:

LiFePO4 Pil

Pil dizisi için uygun:

4S

Voltaj:

12.8V

Koruma işlevi:

Aşırı şarj, Aşırı deşarj, Aşırı akım, Kısa devre

Diğer fonksiyonlar:

Termistör sıcaklık koruması, Denge

Yetenek temini:

Ayda 50000 Adet / Adet

Vurgulamak:

LiFePO4 Pil BMS Kartı
,
12V pil BMS kartı
,
BMS Koruma Kurulu Çember Modülü 4S

Ürün Tanımı

Enerkey Akıllı BMS Koruma Devre Modülü 4S 100A 150A BMS 12V Li-ion/LiFePO4 Pil BMS Kartı için

Ürün Tanımı

Elektrikli parametreler

Model: JW-B4S150A-779

Hayır, hayır.

Proje

- Min.

Tipik.

- Max. - Hayır.

Birim

1

Voltaj

Tek hücre için dengeleme voltajı

3.175

3.200

3.225

V

2

Mevcut

Tek hücre için dengeleme akımı

50

55

60

mA

Mevcut tüketim

70

UA

Maksimum sürekli şarj akımı

100

A

Maksimum sürekli boşaltma akımı

100

A

3

Aşırı yük koruması

Tek hücre için aşırı yük tespit voltajı

3.625

3.75

3.775

A

Aşırı şarj tespit gecikme süresi

500

1500

mS

Tek hücre için aşırı şarj serbest bırakma voltajı

3.50

3.55

3.60

V

4

Aşırı boşaltma koruması

Tek hücre için aşırı boşaltma algılama voltajı

2.25

2.30

2.35

V

Aşırı boşaltma tespiti gecikme süresi

500

1500

mS

Tek hücre için aşırı boşaltma serbest bırakma voltajı

2.4

2.5

2.6

V

5

Aşırı akım koruması

Aşırı akım koruması

230

280

330

mS

Bulma gecikme süresi 1

500

1500

mS

Bulma gecikme süresi 2

500

1500

mS

Aşırı şarj akımı akımı korur

100

500

A

Bulma gecikme süresi

500

1500

mS

6

Kısa devre koruması

Kısa devre koruma akımı

500

A

Bulma gecikme süresi

50

800

μS

Koruma koşulları

Dış kısa devre

Serbest bırakma koşulları

Yükü kes. Otomatik kurtarma.

7

Direniş

Ana devrenin açık durumda direnci

5

mΩ

8

Sıcaklık Koruması

Şarj yüksek sıcaklık koruması

50

55

60

°C

Şarj düşük sıcaklık koruması

0

°C

Yüksek sıcaklık koruma

70

75

80

°C

Serbestleme düşük sıcaklık koruması

- 20

- 15

-10

°C

Serbest bırakma koşulları

Sıcaklık 50oC'ye düşer, şarj serbest bırakılır.

9

Sıcaklık

Çalışma sıcaklık aralığı

- 20

/

60

°C

Depolama sıcaklık aralığı

- 20

/

60

°C

10

Kesme devre koruması

Şarj ve boşaltma kapatmak için voltaj örnekleme devresini ayırın

Destek

11

NTC Koruması

Termistor sıcaklık koruması

Destek

12

Elektronik anahtar

Elektronik anahtar

Destekleme

13

Ters kutupluk koruması

Destek

Fonksiyon ayrıntıları

1. 4 serisi LiFePO4 pil paketi için koruma sağlar
2Şarj ve boşaltma sırasında koruma sağlar.
3Hücreler arasındaki dengeyi akıllı bir şekilde işliyor, akımı dış bileşenler tarafından serbestçe ayarlanabiliyor.
4. devrenin kendisi ile aşırı akım ve kısa devre koruma ile ilgilenir
5. Elektriksel devreleri aşırı akım/aşırı yük veya kısa devre nedeniyle oluşan hasarlardan korur
6. SMBUS protokolünü destekle
7. Bluetooth protokolünü destekle.

Kablolama önlemleri

Öncelikle BMS'nin B-'sini pil paketinin toplam negatif terminaline bağlayın, Kablolama B-, B1, B2... B+, çıkış şarjı ve boşaltma negatif elektrodu P-'ye bağlı,toplam pozitif elektrotla bağlantılı bir yük ve boşaltma pozitif elektrot, lütfen kablo bağlantısını çizime göre yapın ve P+/ C+/ B+ ve P-/ C- ile bağlanmak için kalın kablo kullanın.
