Lityum dengeleme devresi
Bir dengeleme çipine sahip bir pilde, çip sadece şarj sırasında pildeki bireysel hücrelerin voltajlarını dengeler.Tüm hücre voltajları birbirlerine küçük bir tolerans aralığında olduğunda bir batarya dengelenmiş olarak kabul edilir..
Hücre dengeleme iki tür vardır, aktif ve pasif. Active balancing occurs by using cels with high votages to charge cells with lowelvoltages thereby reducing the voltage difference between the cells until all cells are closely matched and the battery is fully chared.

Tüm Power Sonic lityum bataryalarında kullanılan pasif denge, her hücrenin eşzamanlı bir dirençine sahip olmasıdır. Hücre voltajı bir eşiği aştığında açılır.Bu, yüksek voltajlı hücrelerde karakter akımını düşürür ve diğer hücrelerin yetişmesini sağlar..
Hücre dengelenmesi neden önemlidir? Lityum pillerde, en düşük voltaj hücresi boşaltma voltajına ulaştığında tüm bataryayı kapatır.Bu durum bazı hücrelerin kullanılmadığı anlamına geliyor.Enerkey, hücreler karayolu yaparken dengelenmiyor.

En yüksek voltajı olan hücre kesme voltajına ulaştığında çalışmalar kesilecek ve tüm hücreler tamamen şarj edilmeyecektir.

Bu konuda neyin kötü olduğu? sürekli şarj ve boşaltma dengesiz bir bataryayı bataryanın kapasitesini zamanla azaltır. bu aynı zamanda bazı hücrelerin tamamen şarj olacağını ve diğerlerinin olmayacağını anlamına gelir.%100 şarj durumuna asla ulaşamayacak bir bataryaya yol açar..
Teoride, dengelenmiş hücrelerin hepsi aynı hızda boşaldığı ve bu nedenle aynı voltajda kesildiği söyleniyor.Batarya hücrelerinin tam olarak eşleştirilebilmesi, batarya kapasitesini korumak ve.



Teknik parametreler

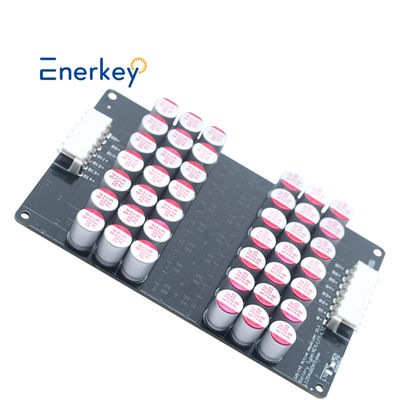

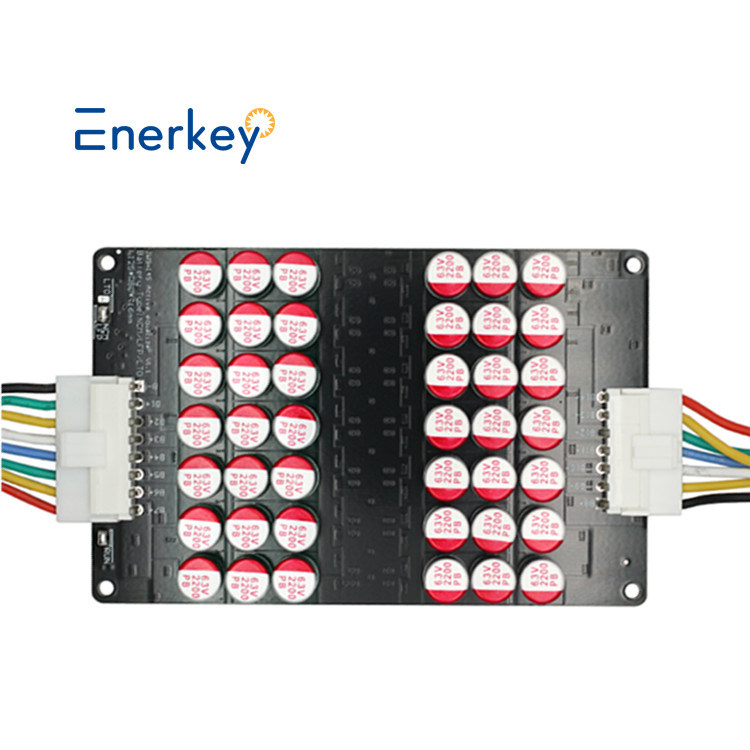

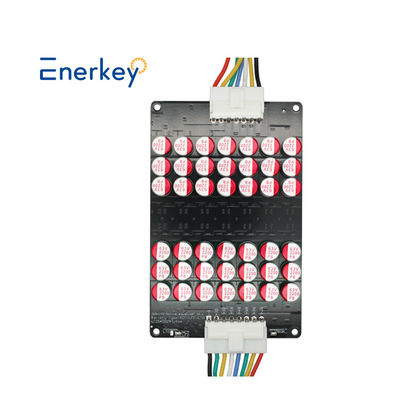

EnerKey BMS Aktif Dengeci 5A 3S 4S 5S 6S 7S 8S 14S 16S 18S 19S 20S 21S LFP LTO LI-ION lifepo4 Dengeci Kondensatör Dengeci
Ürün modeli	EK-C10S5A	EK-C12S5A	EK-C14S5A
Ürün dizileri	10S	12S	14S
Uygun ipler	8-10S	9-12S	9-14S
ÜrünBoyut ((mm)	L114*W70*T16	L137*W70*T16	L125*W80*T16
Kutuyla birlikte ağırlık	0.24kg	0.25 kg.	0.28kg
Pil Türü	NCM/LFP/LTO	NCM/LFP/LTO	NCM/LFP/LTO
Uygun kapasite	30ah-300ah
Voltaj eşitleme doğruluğu	5mV (tipik değer)
Dengeli Bir Dönüşüm	Örneğin, 11S, 24S, 36S, 48S ve diğerleri için kaskad yapabilir.
Tek hücreli gerilim toplama aralığı	NCM/LFP sürümü: 2.7V-4.2V
	LTO sürümü: 1.8-4.2V
Alt voltaj uyku voltajını korur.	NCM/LFP sürümü <2.7V
	LTO sürümü <1.8V
Voltaj koruması altında Denge voltajı başlat	NCM/LFP sürümü: 2.835V
	LTO sürümü: 1.89V
Denge yöntemi	Patentli (Patent No.: ZL 2019 1 1259513.3) dengelenmiş mimari Fit kondansatör yöntemi, tüm pil paketi aynı anda dengelenir. Otomatik dengeleme için batarya paketine bağlayın ( Varsayılan).
Denge akımı	0.1V Farklı basınç 1A Dengeli akım,
	Farklı basınç dengeleme akımına orantılıdır.
	maksimum izin verilen çalışma akımı 5.5A'dır.
Dış güç kaynağı	Dış güç kaynağına gerek yok.
	Sdjacent eşitlemeyi elde etmek için bataryanın iç enerji transferine güvenmek.
Sessiz çalışma akımı	7mA, toplam iplik güç alır.
Uyku bekleme akımı	0.1mA ((tipik değer)
Çalışma sıcaklığı	-20°C ~ +60°C





Paket listesi

 Kablo bağlantısı

Tek bir EK-C14S5A, 9 ve 10 ve 11 ve 12 ve 13 ve 14 ipli pil paketlerinin kullanımını destekler.



EK-C14S5A, kaskadlı pil paketlerini destekler. Fox örneği, 2 adet 14'ten 27'ye kadar kaskad, aşağıdaki çizime bakın:

NOT:Yukarıdaki resimde gösterildiği gibi,denge verimliliğinin daha yüksek olması için enerji değişiminin birden fazla ortak sonu olabilir.Aynı zamanda, iki modülün birleşiminde enerji değişiminin sadece bir ortak ucunu kullanmak mümkündür..

Diğer serbest ayaklar askıya alınır ve en iyisi her tahtada ip sayısını eşit olarak dağıtmaktır. Daha fazla ip için kaskad diyagramına ihtiyacınız varsa, lütfen çevrimiçi hizmetimizle iletişime geçin.
