Denge yöntemleri
Pil hücresi şarj dengeleme için iki ana yöntem vardır: pasif ve aktif dengeleme.Bir dizi hücre dizisinin pasif dengelenmesinin doğal yöntemi sadece kurşun asit ve nikel tabanlı piller için kullanılabilirBu tür piller, hücreye kalıcı hasar vermeden hafif aşırı şarj koşullarına getirilebilir.

Aşırı şarj küçük olduğunda, fazla enerji hücre vücut sıcaklığını arttırarak serbest bırakılır.Bu devre, bir kontrol MOSFET transistörü ile seri olarak bağlı bir güç dirençinden oluşur.

Bu yöntem, tüm pil türleri için kullanılabilir, ancak dizi içindeki az sayıda hücre için etkilidir. Aktif dengeleme yöntemi, enerjinin hücreler arasında aktif nakline dayanır.Bu dengeleme yöntemi hücrelerin kimyasal özelliklerine bağlı değildir., ve modern pillerin çoğu için kullanılabilir.

Enerji aktarımının türüne bağlı olarak çeşitli aktif dengeleme yöntemleri vardır. Enerji aktarımı bir hücreden tüm bataryaya, tüm bataryadan bir hücreye,Ya da hücreden hücreyeHer enerji aktarımı, özel DC-DC dönüştürücü türüne dayanır.

Enerji en güçlü hücreden tüm bataryaya veya diğer hücrelere, ve bataryadan veya diğer hücrelerden en zayıf hücreye aktarılır.



Teknik parametreler

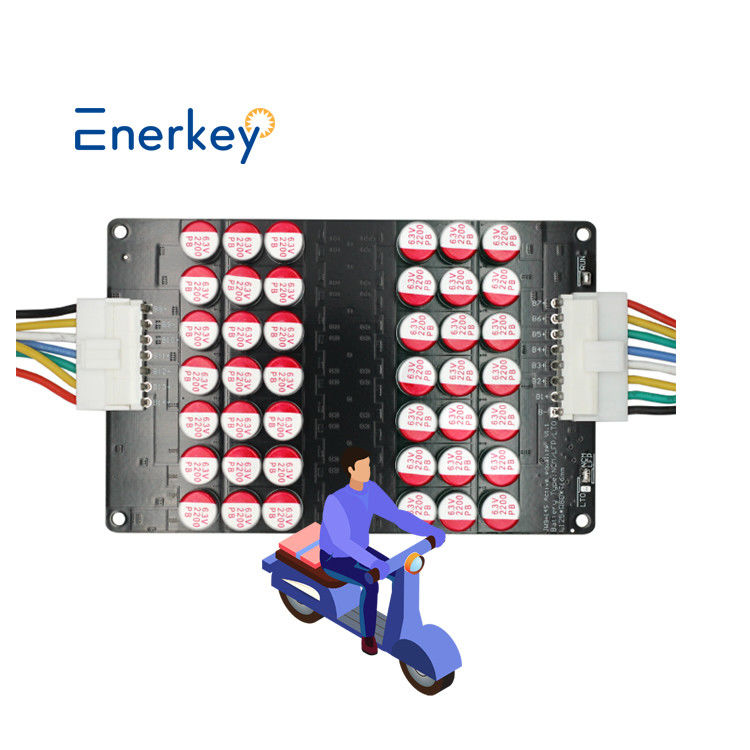

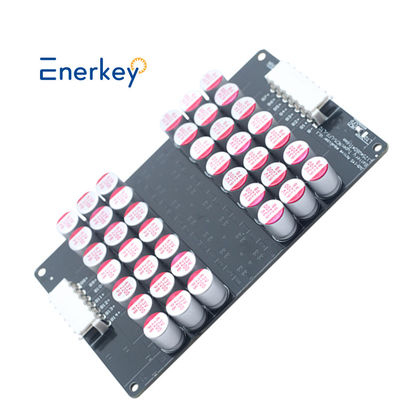

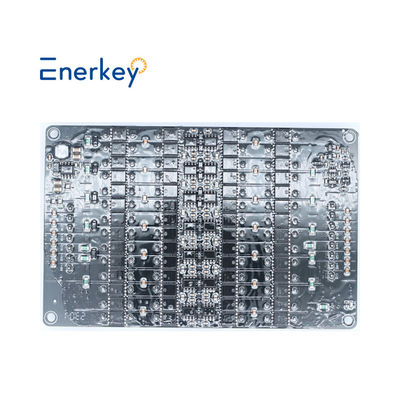

EnerKey BMS Aktif Dengeci 5A 3S 4S 5S 6S 7S 8S 14S 16S 18S 19S 20S 21S LFP LTO LI-ION lifepo4 Dengeci Kondensatör Dengeci
Ürün modeli	EK-C10S5A	EK-C12S5A	EK-C14S5A
Ürün dizileri	10S	12S	14S
Uygun ipler	8-10S	9-12S	9-14S
ÜrünBoyut ((mm)	L114*W70*T16	L137*W70*T16	L125*W80*T16
Kutuyla birlikte ağırlık	0.24kg	0.25 kg.	0.28kg
Pil Türü	NCM/LFP/LTO	NCM/LFP/LTO	NCM/LFP/LTO
Uygun kapasite	30ah-300ah
Voltaj eşitleme doğruluğu	5mV (tipik değer)
Dengeli Bir Dönüşüm	Örneğin, 11S, 24S, 36S, 48S ve diğerleri için kaskad yapabilir.
Tek hücreli gerilim toplama aralığı	NCM/LFP sürümü: 2.7V-4.2V
	LTO sürümü: 1.8-4.2V
Alt voltaj uyku voltajını korur.	NCM/LFP sürümü <2.7V
	LTO sürümü <1.8V
Voltaj koruması altında Denge voltajı başlat	NCM/LFP sürümü: 2.835V
	LTO sürümü: 1.89V
Denge yöntemi	Patentli (Patent No.: ZL 2019 1 1259513.3) dengelenmiş mimari Fit kondansatör yöntemi, tüm pil paketi aynı anda dengelenir. Otomatik dengeleme için batarya paketine bağlayın ( Varsayılan).
Denge akımı	0.1V Farklı basınç 1A Dengeli akım,
	Farklı basınç dengeleme akımına orantılıdır.
	maksimum izin verilen çalışma akımı 5.5A'dır.
Dış güç kaynağı	Dış güç kaynağına gerek yok.
	Sdjacent eşitlemeyi elde etmek için bataryanın iç enerji transferine güvenmek.
Sessiz çalışma akımı	7mA, toplam iplik güç alır.
Uyku bekleme akımı	0.1mA ((tipik değer)
Çalışma sıcaklığı	-20°C ~ +60°C





Paket listesi

 Kablo bağlantısı

Tek bir EK-C14S5A, 9 ve 10 ve 11 ve 12 ve 13 ve 14 ipli pil paketlerinin kullanımını destekler.



EK-C14S5A, kaskadlı pil paketlerini destekler. Fox örneği, 2 adet 14'ten 27'ye kadar kaskad, aşağıdaki çizime bakın:

NOT:Yukarıdaki resimde gösterildiği gibi,denge verimliliğinin daha yüksek olması için enerji değişiminin birden fazla ortak sonu olabilir.Aynı zamanda, iki modülün birleşiminde enerji değişiminin sadece bir ortak ucunu kullanmak mümkündür..

Diğer serbest ayaklar askıya alınır ve en iyisi her tahtada ip sayısını eşit olarak dağıtmaktır. Daha fazla ip için kaskad diyagramına ihtiyacınız varsa, lütfen çevrimiçi hizmetimizle iletişime geçin.
