18650 Lityum Lifepo4 Bataryası BMS Li Ion Bataryası 8S 9S 10S 40A BMS

Marka Adı:	Enerkey
Model Numarası:	EK-B8S/9S/10S40A
Adedi:	20 parça
fiyat:	$6.2-$7.6
Paketleme Detayları:	Güçlü kağıt kutusu + EVA Köpük
Ödeme Koşulları:	L/C, D/A, D/P, T/T, Western Union, MoneyGram

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Shenzhen, Çin

Sertifika:

ISO9001/CE/ROHS

Ürün Adı:

NTC'li 8S 9S 10S 40A Lityum Pil BMS

Bakır Kalınlığı:

Uygulama:

Endüstriyel enerji depolama sistemi, Elektrikli bisiklet

Tahta kalınlığı:

1,6 mm

PCB Katmanı:

2 Katman

İzin Verilen Çalışma Gerilimi Aralığı:

0-45V

Nominal Deşarj Akımı:

TİP 40A / MAX 50A

Tepe başlangıç akımı:

Kullanılır:

Lityum Li-ion Pil Paketi

NTC Şartnamesi:

60mm, özelleştirilebilir

Temel malzeme:

Yüzeyi bitirme:

Kurşunsuz sprey teneke

Ürün Boyutu:

U77,5xG26xD7,3mm

Paketli Ağırlık:

0.02KG

Yetenek temini:

günde 1000000 ADET

Vurgulamak:

10S 40A BMS

8S Lifepo4 Pil BMS

9S Lifepo4 Pil BMS

Ürün Tanımı

8s 9s 10s 40a Bms NTC Lifepo4 Bataryası 18650 Lityum Bataryası Bms Li-Ion Bataryası

Ürün Tanımı

Koruyucu levhanın çalışma süreci

1Koruyucu panelini nasıl etkinleştireceğim?

Koruma kartı P+ ve P- koruma durumunda çıkış yok olduğunda, koruma kartı etkinleştirmek için kısa devre B+ ve B- yapabilirsiniz.Dout ve Cout düşük düzeyde olacak (koruma IC'nin iki portu yüksek düzeyde koruma, düşük seviye Normal) durumunda bu iki anahtarı açmak için.

2Şarj ediliyor.

P+ ve P- şarj cihazının pozitif ve negatif kutuplarına bağlıdır. Şarj akımı, bataryayı şarj etmek için iki MOS'dan geçer.Koruma IC'sinin VDD ve VSS'si hem güç kaynağı terminalini hem de hücre gerilimini algılama terminalini içerir (R1 üzerinden).

Şarj süreci ilerledikçe, pil çekirdeğinin voltajı artmaya devam eder.COUT ilgili MOS anahtarı kapatmak için bu zamanda yüksek bir seviye çıkış yapacak,

ve şarj devresi de kapatılacak.Aşırı şarj korumasından sonra hücre voltajı düşecek. IC voltaj eşiğine düştüğünde (aşırı şarj koruma kurtarma voltajı), Cout düşük bir seviyeye geri döner ve MOS tüpünü açar.

3- Serbest bırakma.

Benzer şekilde, pil boşaldığında, IC'nin VDD ve VSS'si de hücre voltajını algılar. Hücre voltajı IC e kadar düştüğünde (aşırı boşaltma koruma voltajı),Dout rastgele uygun MOS tüpünü kapatmak için yüksek düzeyde çıkış yapacak. off,

Serbestleme devresinin bağlantısı kesilmiştir.ve aşırı boşaltma korumasından sonra hücre voltajı yükselecek.Dout düşük seviyeye döner ve MOS anahtarını açar.

4Aşırı akım ve kısa devre.

Ana devre akımı, MOS doymuş iletkenliğinin iç direnci nedeniyle boşaltma süreci sırasında çok büyük olduğunda,B- ve P- arasındaki akım akışlarında MOS tüpünün her iki ucunda bir gerilim düşüşü olacaktır.,

IC'nin V- ve VSS'lerini koruyan (R2 üzerinden) her an her iki ucundaki voltajı algılar.boşaltma algılama aşırı akım voltajı),

Dout, ilgili MOS tüpünü kapatmak için hemen yüksek bir seviye çıkaracak ve boşaltma devresinin bağlantısı kesilecektir.

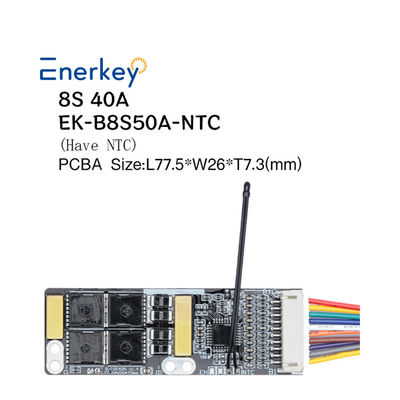

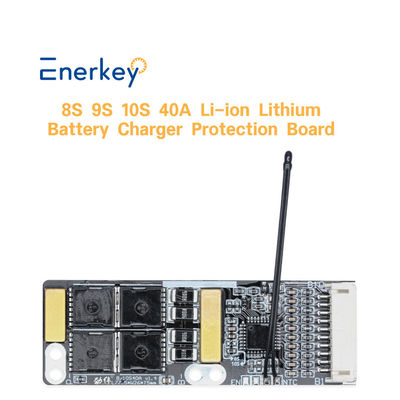

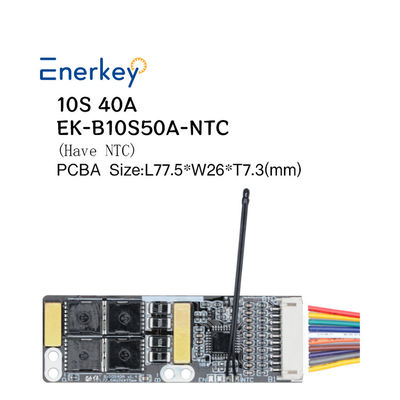

18650 Lityum Lifepo4 Bataryası BMS Li Ion Bataryası 8S 9S 10S 40A BMS 0

18650 Lityum Lifepo4 Bataryası BMS Li Ion Bataryası 8S 9S 10S 40A BMS 1

18650 Lityum Lifepo4 Bataryası BMS Li Ion Bataryası 8S 9S 10S 40A BMS 2

18650 Lityum Lifepo4 Bataryası BMS Li Ion Bataryası 8S 9S 10S 40A BMS 3

18650 Lityum Lifepo4 Bataryası BMS Li Ion Bataryası 8S 9S 10S 40A BMS 4

Teknik parametreler

Enerkey Lityum Pil Protasyon kurulu (BMS) 8S 9S 10S 40A 25.6V ile 45V arasındaBu yüzden.Fotovoltaik Güneş Panelleri ve Endüstriyel Güç ve Ev Enerji Depolama Sistemi ve Elektrikli Araba ve Scooter ve Motosiklet
Ürün modeli	EK-B8S40A	EK-B9S40A	EK-B10S40A
Uygun bAtaryal ipler	8S	9S	10S
Ürün boyutu ((mm)	L77.5xW26xT7.3	L77.5xW26xT7.3	L77.5xW26xT7.3
Kutuyla birlikte ağırlık	0.02kg	0.02kg	0.02kg
Özel fonksiyon	NTC (opsiyon)
Uygun pil türü	Lityum ((NCM)
İsimlendirilmiş boşaltma akımı	Tip 40A / Max 50A
B + B-	En fazla 45V
En yüksek başlangıç akımı	Tip 60A.
P + P- giriş gerilimine dayanır	En fazla 45V
Aşırı akım koruma değerini şarj etmek	Sınırlı değil
Şarj algılama voltajı	4.25V tipi
Şarj algılama gecikme süresi	Min 0.5S / Tip 1S / Maks 1.3S
Aşırı şarj çıkış voltajı	Tip 4.13V
Serbestleme algılama voltajı	2.8V tipi
Serbestleme algılama gecikme süresi	Min 20ms / tip 100ms / maksimum 150ms
Serbestleme serbest bırakma voltajı	Tip 3V
Yükseltme koruması için şartlar	Dış yükün bağlantısını kesmek veya şarjın kendini kurtarması
Aşırı akım algılama voltajı	Tip 0.1V
Aşırı akım koruma akımı	Min 75A / Tip 80A / Maks 85A
Aşırı akım koruma süresi	Min 0.7S / Tip 1S / Maks 1.3S
Yükseltme koruması için şartlar	Dış yükün bağlantısını kesmek veya şarjın kendini kurtarması
Kısa devre koruma akımı	Tip 80A
Bulma gecikme süresi	Min 150μS / Tip 250μS / Maks 400μS
Yükseltme koruması için şartlar	Dış yükün bağlantısını kesmek veya şarjın kendini kurtarması
Ana devrenin açık durum direnci	Typ 9mΩ / Max 10mΩ
Normal çalışma akım tüketimi	Tip 10μA / Max 15μA
Uyku sırasında mevcut tüketim	En fazla 2,5μA
Çalışma sıcaklığı	-40°C ~ +85°C

Boyut $ Paket listesi

18650 Lityum Lifepo4 Bataryası BMS Li Ion Bataryası 8S 9S 10S 40A BMS 5

Kablo Şeması

18650 Lityum Lifepo4 Bataryası BMS Li Ion Bataryası 8S 9S 10S 40A BMS 6

Bu koruma panosu 8S-10S'yi destekliyor.
Bölüm A'yı değiştirerek farklı dize numaraları seçebilirsiniz.
8S: "8S" pozisyonunu 1K dirençle bağlayın.
"10S" pozisyonu boş bırakılıyor.
9S: "8S" pozisyonunu boş bırakın.
"10S" pozisyonu boş bırakılıyor.
10S: "10S" pozisyonunu 1K dirençle bağlayın.
"8S" pozisyonu boş bırakılıyor.

Kablolama önlemleri:
1Koruyucu panelin yerleştirilmesi belirli bir miktar elektronik teknik bilgi gerektirir.
2Kablolama yaparken, first connect the B- wire at the soldering pad position to the total negative terminal of the battery (the B- wire should be soldered to a short and thick wire) and solder the wired terminal to the battery pack first, ve sonra koruyucu plağı yerleştirin.
3Batarya terminalı B- ile koruma panosu terminalı B- arasındaki bağlantı kısa ve kalın olmalıdır.Aksi takdirde koruma panosunun önceden yüklenmesine ve boşaltılmasına ve arızaya neden olur..

4P+/P kablolama yaparken kalın teller kullanmalısınız. Çok ince ve çok uzun teller tahtayı yakacaktır!

Sık Sorulan Sorular

Neden seni seçtik?

* Size 10 yıldan fazla güçlü teknik destekle verimli bir satış sonrası hizmet sunabiliriz.

* Ürünler FCC, CE, ROHS ve diğer uluslararası standart sertifikalarını geçti.

* Size fabrika fiyatı sunabiliriz, fabrikamızı ve üretim sürecimizi ziyaret etmenizi hoş karşılıyoruz.

Ürün yelpazeniz (tipiniz) nedir?

*Biz esas olarak güç pilleri, enerji depolama pilleri ve tüketici pilleri alanlarında pil yönetim sistemleri yapıyoruz.

*LFP, Li-ino ve LTO pilleri için kullanılır.

S3: Pilimin hangi malzemeden ve türden olduğunu nasıl bilebilirim?

* Lütfen pil gövdesine bakın, eğer pilinizin normal voltajı 3.2V gösteriyorsa, pil LiFePo4'tür.

* Eğer bataryenizin normal voltajı 3.6V veya 3.7V gösteriyorsa, batarya Li-ion veya Lto bataryasıdır.

En az sipariş gereksiniminiz var mı?

Örnekler ve partiler için teslim süresi nedir?

* Minimum sipariş miktarımız 1 adet, ODM özelleştirme mevcuttur.

* Mevcut örneklerin teslimatı 1~3 gün, özel örneklerin teslimatı 3~10 gün.

S5: Ya kullanamazsam?

* Düzenli ürünlerde eğitim videoları vardır, ayrıca mühendislerden çevrimiçi video arama rehberliğini de destekleyebiliriz.

Ödeme şartlarınız nedir?

*Konuşturulabilen banka havalesi ve nakit ödeme kabul ediyoruz. Ödeme yöntemi: visa, mastercard, T/T, PayPal, APPLE_PAY, GOOGLE_PAY, GC_REAL_TIME_BANK_TRANSFER, RMB

Kaliteyi nasıl garanti edersiniz?

* Tüm ürünlerimiz profesyonel laboratuvar 100% testine ve tekrarlanan yaşlanma testlerine maruz kalmaktadır.

* FCC, CE, ROHS ve diğer uluslararası standart sertifikaları elde edildi.

* 3 yıllık satış sonrası garanti hizmeti sunar. 3 yıl içinde değiştirmek için ücretsiz yedek birimler.

S8. Bataryamız için uygun bir BMS nasıl seçilir?

* Bataryanıza uygun olan gerilim ve akımlara bağlı olarak, müşteri hizmetimize danışabilirsiniz ve en uygun batarya yönetim sistemi ile donatılmış olarak size sağlayacağız.

S9: Sizinle nasıl irtibata geçebilirim?

* 7x24 saat çevrimiçi hizmetimiz var, lütfen bize çevrimiçi bir mesaj bırakın.

*E-posta, WhatsApp, WeChat, vb. ile de iletişim kurabilirsiniz.

Biz kaynak üreticiyiz, EnerKey'in kendi markası var.İhtiyacınız olarak ürünleri özelleştirebiliriz ((Voltaj, Kablo, vb.)

Size piyasada rekabetçi fiyat verebiliriz. Eğer toplu siparişiniz varsa, lütfen.Bizimle iletişime geçmekten çekinme..

Mobil & WhatsApp & Wechat:+86 15387469240;E-posta adresi: Kiwi@enerkey.cn
