7S 20A 24V Li-ion Lityum 18650 Batarya BMS Paketleri Eşleşen Kablo ile PCB Koruma Tahtaları

Marka Adı:	Enerkey
Model Numarası:	EK-B7S20A
Adedi:	10 adet
fiyat:	$3.39-$4.24
Paketleme Detayları:	Güçlü kağıt kutusu + EVA Köpük
Ödeme Koşulları:	L/C, D/A, D/P, T/T, Western Union, MoneyGram

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Shenzhen, Çin

Sertifika:

ISO9001/CE/ROHS

Ürün Adı:

7S 20A Lityum Pil BMS

Bakır Kalınlığı:

Uygulama:

ev enerji depolama sistemi

Tahta kalınlığı:

1,6 mm

PCB Katmanı:

2 Katman

İzin Verilen Çalışma Gerilimi Aralığı:

0-30V

Nominal Deşarj Akımı:

Tepe başlangıç akımı:

Kullanılır:

Lityum pil koruma kartı

Anahtar kelimeler:

7S BMS

Temel malzeme:

Yüzeyi bitirme:

Kurşunsuz sprey teneke

Ürün Boyutu:

U126xG16xT4mm

Paketli Ağırlık:

0,022kg

Yetenek temini:

günde 1000000 ADET

Vurgulamak:

24V Li-ion pil BMS

20A Li-ion pil BMS

18650 Pil BMS

Ürün Tanımı

7S 20A 24V Li-ion Lityum 18650 Batarya BMS Paketleri Eşleşen Kablo ile PCB Koruma Taşı

Ürün Tanımı

25.9V LiPoly pil paketleri serisindeki 7 hücre için Pil Yönetim Sistemi

Li-Poly pillerini şarj, boşaltma ve dengelemek için kullanılır.

Özellikleri:
• Pil paketlerinin aşırı şarj edilmesini, aşırı boşaltılmasını, aşırı akım, aşırı sıcaklık, kısa devreye girmesini önler
• 6 hücrelik Li-ion/LiPoly pil paketleri için
• Hücre dengesi fonksiyonu
• Pillerin daha uzun kullanım ömrü
• 20A Şarj / 20A Serbestleştirme

Özellikleri:
Şarj voltajı: 29.4V
Maksimum sürekli şarj akımı: 20A
Maksimum sürekli boşaltma akımı: 20A

Aşağıdakiler dahil:
Pil koruma devre modülü
Bağlantı kablosu

Uygulamalar:
Masaj cihazı pil paketi
LED ışık yedek güç kaynağı
12V elektronik ürünler
Güneş enerjisiyle çalışan sokak lambası pil paketi
Bekleme güç kaynağını izlemek vb.

7S 20A 24V Li-ion Lityum 18650 Batarya BMS Paketleri Eşleşen Kablo ile PCB Koruma Tahtaları 0

7S 20A 24V Li-ion Lityum 18650 Batarya BMS Paketleri Eşleşen Kablo ile PCB Koruma Tahtaları 1

7S 20A 24V Li-ion Lityum 18650 Batarya BMS Paketleri Eşleşen Kablo ile PCB Koruma Tahtaları 2

7S 20A 24V Li-ion Lityum 18650 Batarya BMS Paketleri Eşleşen Kablo ile PCB Koruma Tahtaları 3

7S 20A 24V Li-ion Lityum 18650 Batarya BMS Paketleri Eşleşen Kablo ile PCB Koruma Tahtaları 4

Teknik parametreler

Enerkey Lityum Pil Protasyon kurulu (BMS) 6S 10A 7S 20A 22.2V 24V 36VBu yüzden.Fotovoltaik Güneş Panelleri ve Endüstriyel Güç ve Ev Enerji Depolama Sistemi ve Elektrikli Araba ve Scooter ve Motosiklet
Ürün modeli	EK-B6S10A	EK-B7S20A
Uygun bAtaryal ipler	6S	7S
Ürün boyutu ((mm)	L107xW16xT3	L126xW16xT4
Kutuyla birlikte ağırlık	0.02kg	0.022kg
İsimlendirilmiş boşaltma akımı	Tip 10A	Tip 20A
En yüksek başlangıç akımı	TYP 18A	TYP 40A
Aşırı akım koruma akımı	Tip 10A	TYP 40A
Özel fonksiyon	NTC (opsiyon)
Uygun pil türü	Lityum ((NCM)
B + B-	En fazla 30V
P + P- giriş gerilimine dayanır	En fazla 40V
Aşırı akım koruma değerini şarj etmek	Sınırlı değil
Şarj algılama voltajı	Min 4.2V / Tip 4.225V / Max 4.25V
Şarj algılama gecikme süresi	Min 0.5S / Tip 1S / Maks 1.3S
Aşırı şarj çıkış voltajı	Min 4.0V / Tip 4.005V / Maks 4.05V
Serbestleme algılama voltajı	Min 2.65V / Tip 2.7V / Maks 2.75V
Serbestleme algılama gecikme süresi	Min 20ms / tip 100ms / maksimum 150ms
Serbestleme serbest bırakma voltajı	Min 2.8V / Tip 2.95V / Maks 3.05V
Yükseltme koruması için şartlar	Dış yükün bağlantısını kesmek veya şarjın kendini kurtarması
Aşırı akım algılama voltajı	Tip 0.1V
Aşırı akım koruma süresi	Min 0.7S / Tip 1S / Maks 1.3S
Yükseltme koruması için şartlar	Dış yükün bağlantısını kesmek veya şarjın kendini kurtarması
Kısa devre koruma akımı	Tip 40A
Bulma gecikme süresi	Min 150μS / Tip 250μS / Maks 400μS
Yükseltme koruması için şartlar	Dış yükün bağlantısını kesmek veya şarjın kendini kurtarması
Ana devrenin açık durum direnci	Tip 5mΩ
Normal çalışma akım tüketimi	Tip 10μA / Max 15μA
Uyku sırasında mevcut tüketim	En fazla 2,5μA
Çalışma sıcaklığı	-40°C ~ +85°C

Boyut $ Paket listesi

7S 20A 24V Li-ion Lityum 18650 Batarya BMS Paketleri Eşleşen Kablo ile PCB Koruma Tahtaları 5

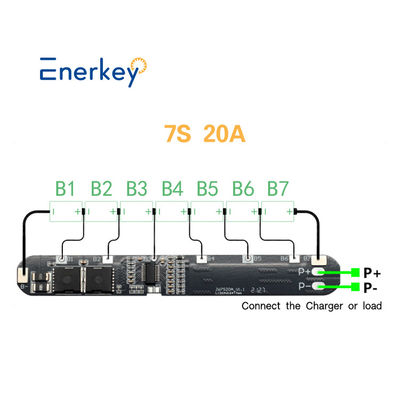

Kablo Şeması

7S 20A 24V Li-ion Lityum 18650 Batarya BMS Paketleri Eşleşen Kablo ile PCB Koruma Tahtaları 6

Kablolama önlemleri:
1Koruyucu panelin yerleştirilmesi belirli bir miktar elektronik teknik bilgi gerektirir.
2Kablolama yaparken, first connect the B- wire at the soldering pad position to the total negative terminal of the battery (the B- wire should be soldered to a short and thick wire) and solder the wired terminal to the battery pack first, ve sonra koruyucu plağı yerleştirin.
3Batarya terminalı B- ile koruma panosu terminalı B- arasındaki bağlantı kısa ve kalın olmalıdır.Aksi takdirde koruma panosunun önceden yüklenmesine ve boşaltılmasına ve arızaya neden olur..

4P+/P kablolama yaparken kalın teller kullanmalısınız. Çok ince ve çok uzun teller tahtayı yakacaktır!

Sık Sorulan Sorular

Neden seni seçtik?

* Size 10 yıldan fazla güçlü teknik destekle verimli bir satış sonrası hizmet sunabiliriz.

* Ürünler FCC, CE, ROHS ve diğer uluslararası standart sertifikalarını geçti.

* Size fabrika fiyatı sunabiliriz, fabrikamızı ve üretim sürecimizi ziyaret etmenizi hoş karşılıyoruz.

Ürün yelpazeniz (tipiniz) nedir?

*Biz esas olarak güç pilleri, enerji depolama pilleri ve tüketici pilleri alanlarında pil yönetim sistemleri yapıyoruz.

*LFP, Li-ino ve LTO pilleri için kullanılır.

S3: Pilimin hangi malzemeden ve türden olduğunu nasıl bilebilirim?

* Lütfen pil gövdesine bakın, eğer pilinizin normal voltajı 3.2V gösteriyorsa, pil LiFePo4'tür.

* Eğer bataryenizin normal voltajı 3.6V veya 3.7V gösteriyorsa, batarya Li-ion veya Lto bataryasıdır.

En az sipariş gereksiniminiz var mı?

Örnekler ve partiler için teslim süresi nedir?

* Minimum sipariş miktarımız 1 adet, ODM özelleştirme mevcuttur.

* Mevcut örneklerin teslimatı 1~3 gün, özel örneklerin teslimatı 3~10 gün.

S5: Ya kullanamazsam?

* Düzenli ürünlerde eğitim videoları vardır, ayrıca mühendislerden çevrimiçi video arama rehberliğini de destekleyebiliriz.

Ödeme şartlarınız nedir?

*Konuşturulabilen banka havalesi ve nakit ödeme kabul ediyoruz. Ödeme yöntemi: visa, mastercard, T/T, PayPal, APPLE_PAY, GOOGLE_PAY, GC_REAL_TIME_BANK_TRANSFER, RMB

Kaliteyi nasıl garanti edersiniz?

* Tüm ürünlerimiz profesyonel laboratuvar 100% testine ve tekrarlanan yaşlanma testlerine maruz kalmaktadır.

* FCC, CE, ROHS ve diğer uluslararası standart sertifikaları elde edildi.

* 3 yıllık satış sonrası garanti hizmeti sunar. 3 yıl içinde değiştirmek için ücretsiz yedek birimler.

S8. Bataryamız için uygun bir BMS nasıl seçilir?

* Bataryanıza uygun olan gerilim ve akımlara bağlı olarak, müşteri hizmetimize danışabilirsiniz ve en uygun batarya yönetim sistemi ile donatılmış olarak size sağlayacağız.

S9: Sizinle nasıl irtibata geçebilirim?

* 7x24 saat çevrimiçi hizmetimiz var, lütfen bize çevrimiçi bir mesaj bırakın.

*E-posta, WhatsApp, WeChat, vb. ile de iletişim kurabilirsiniz.

Biz kaynak üreticiyiz, EnerKey'in kendi markası var.İhtiyacınız olarak ürünleri özelleştirebiliriz ((Voltaj, Kablo, vb.)

Size piyasada rekabetçi fiyat verebiliriz. Eğer toplu siparişiniz varsa, lütfen.Bizimle iletişime geçmekten çekinme..

Mobil & WhatsApp & Wechat:+86 15387469240;E-posta adresi: Kiwi@enerkey.cn
