NTC 24V 20A Lityum Li-ion ile 7S Pil BMS

Marka Adı:	Enerkey
Model Numarası:	EK-B7S20A-NTC
Adedi:	50 parça
fiyat:	$3.19-$4.04
Paketleme Detayları:	Güçlü kağıt kutusu + EVA Köpük
Ödeme Koşulları:	L/C, D/A, D/P, T/T, Western Union, MoneyGram

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Shenzhen, Çin

Sertifika:

ISO9001/CE/ROHS

Ürün Adı:

NTC'li 7S 20A Lityum Pil BMS

Bakır Kalınlığı:

Uygulama:

Güç enerji depolama sistemi

Tahta kalınlığı:

1,6 mm

PCB Katmanı:

2 Katman

İzin Verilen Çalışma Gerilimi Aralığı:

0-30V

Sakin Akım:

2.5uA

Tepe başlangıç akımı:

Kullanılır:

Lityum pil koruma kartı

NTC Şartnamesi:

60mm, özelleştirilebilir

Temel malzeme:

Yüzeyi bitirme:

kurşunsuz HASL

Ürün Boyutu:

U126xG16xT4mm

Paketli Ağırlık:

0,022kg

Yetenek temini:

günde 1000000 ADET

Vurgulamak:

Ana İstasyon için 7S BMS

20A Pil BMS

7S Batarya BMS

Ürün Tanımı

NTC 24V 20A Lityum Li-ion 7S Batarya BMS ile Ana İstasyon Enerji Depolama 7S BMS

Ürün Tanımı

7S 20A BMS 18650 Lityum iyonlu pil koruma cihazı ve 18650 tipi lityum iyonlu elemanlar için şarj dengeleyici, lityum iyonlu elemanların güvenli şarjı için gereklidir.

Söz konusu model, 7 hücreden oluşan bir grubun şarjını yönetebilir ve dengeleyebilir.bir diğerinden daha yüksek bir şarj seviyesine elemandaki akımı sınırlayarak hücrelerin bireysel voltajı izler,

Bireysel elemanların gerilimlerinin mükemmel dengesini sağlayan ve hata koşulları, aşırı ısınma ve kısa devre sırasında akım akışını kesen.

Özellikle kritik bir çalışma akımına sahip bir biriktirme bataryası gerektiren robot uygulamaları ve cihazları için.

Özellikler:

Desteklenen pil türü: 7 hücrelik 4.2V Lityum iyonlu pil

Aşırı şarj koruma fonksiyonu: Evet

Serbestleme koruma fonksiyonu: Evet

Aşırı akım koruma fonksiyonu: Evet

Dengeli koruma fonksiyonu: Evet

Aşırı akım salınımı: Yük salınımını kes.

Kısa devre koruma fonksiyonu: Evet ( yükün bağlantısını kesmek geri alınabilir).

7 yollu kablo

Çalışma sıcaklığı: -40 ~ + 85 ° C

Süresi:> 50000 saat

Boyutları: 126x16x4 mm

1 x Paket İçeriği: 7S 20A BMS 18650 Li-ion Lityum Pil

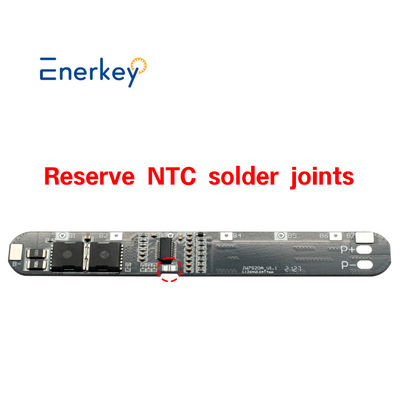

NTC 24V 20A Lityum Li-ion ile 7S Pil BMS 0

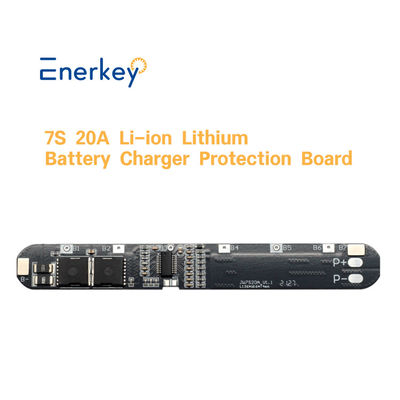

NTC 24V 20A Lityum Li-ion ile 7S Pil BMS 1

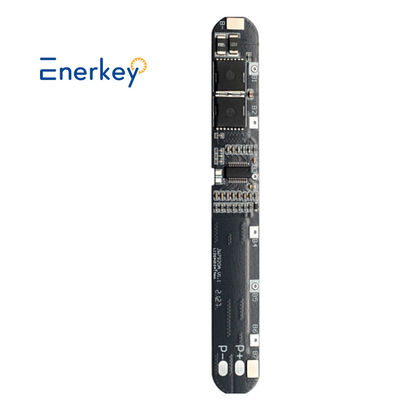

NTC 24V 20A Lityum Li-ion ile 7S Pil BMS 2

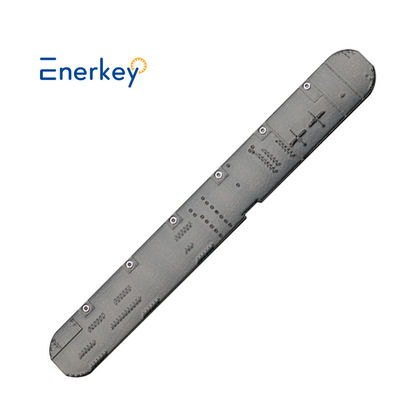

NTC 24V 20A Lityum Li-ion ile 7S Pil BMS 3

NTC 24V 20A Lityum Li-ion ile 7S Pil BMS 4

Teknik parametreler

Enerkey Lityum Pil Protasyon kurulu (BMS) 6S 10A 7S 20A 22.2V 24V 36VBu yüzden.Fotovoltaik Güneş Panelleri ve Endüstriyel Güç ve Ev Enerji Depolama Sistemi ve Elektrikli Araba ve Scooter ve Motosiklet
Ürün modeli	EK-B6S10A	EK-B7S20A
Uygun bAtaryal ipler	6S	7S
Ürün boyutu ((mm)	L107xW16xT3	L126xW16xT4
Kutuyla birlikte ağırlık	0.02kg	0.022kg
İsimlendirilmiş boşaltma akımı	Tip 10A	Tip 20A
En yüksek başlangıç akımı	TYP 18A	TYP 40A
Aşırı akım koruma akımı	Tip 10A	TYP 40A
Özel fonksiyon	NTC (opsiyon)
Uygun pil türü	Lityum ((NCM)
B + B-	En fazla 30V
P + P- giriş gerilimine dayanır	En fazla 40V
Aşırı akım koruma değerini şarj etmek	Sınırlı değil
Şarj algılama voltajı	Min 4.2V / Tip 4.225V / Max 4.25V
Şarj algılama gecikme süresi	Min 0.5S / Tip 1S / Maks 1.3S
Aşırı şarj çıkış voltajı	Min 4.0V / Tip 4.005V / Maks 4.05V
Serbestleme algılama voltajı	Min 2.65V / Tip 2.7V / Maks 2.75V
Serbestleme algılama gecikme süresi	Min 20ms / tip 100ms / maksimum 150ms
Serbestleme serbest bırakma voltajı	Min 2.8V / Tip 2.95V / Maks 3.05V
Yükseltme koruması için şartlar	Dış yükün bağlantısını kesmek veya şarjın kendini kurtarması
Aşırı akım algılama voltajı	Tip 0.1V
Aşırı akım koruma süresi	Min 0.7S / Tip 1S / Maks 1.3S
Yükseltme koruması için şartlar	Dış yükün bağlantısını kesmek veya şarjın kendini kurtarması
Kısa devre koruma akımı	Tip 40A
Bulma gecikme süresi	Min 150μS / Tip 250μS / Maks 400μS
Yükseltme koruması için şartlar	Dış yükün bağlantısını kesmek veya şarjın kendini kurtarması
Ana devrenin açık durum direnci	Tip 5mΩ
Normal çalışma akım tüketimi	Tip 10μA / Max 15μA
Uyku sırasında mevcut tüketim	En fazla 2,5μA
Çalışma sıcaklığı	-40°C ~ +85°C

Boyut $ Paket listesi

NTC 24V 20A Lityum Li-ion ile 7S Pil BMS 5

Kablo Şeması

NTC 24V 20A Lityum Li-ion ile 7S Pil BMS 6

Kablolama önlemleri:
1Koruyucu panelin yerleştirilmesi belirli bir miktar elektronik teknik bilgi gerektirir.
2Kablolama yaparken, first connect the B- wire at the soldering pad position to the total negative terminal of the battery (the B- wire should be soldered to a short and thick wire) and solder the wired terminal to the battery pack first, ve sonra koruyucu plağı yerleştirin.
3Batarya terminalı B- ile koruma panosu terminalı B- arasındaki bağlantı kısa ve kalın olmalıdır.Aksi takdirde koruma panosunun önceden yüklenmesine ve boşaltılmasına ve arızaya neden olur..

4P+/P kablolama yaparken kalın teller kullanmalısınız. Çok ince ve çok uzun teller tahtayı yakacaktır!

Sık Sorulan Sorular

Neden seni seçtik?

* Size 10 yıldan fazla güçlü teknik destekle verimli bir satış sonrası hizmet sunabiliriz.

* Ürünler FCC, CE, ROHS ve diğer uluslararası standart sertifikalarını geçti.

* Size fabrika fiyatı sunabiliriz, fabrikamızı ve üretim sürecimizi ziyaret etmenizi hoş karşılıyoruz.

Ürün yelpazeniz (tipiniz) nedir?

*Biz esas olarak güç pilleri, enerji depolama pilleri ve tüketici pilleri alanlarında pil yönetim sistemleri yapıyoruz.

*LFP, Li-ino ve LTO pilleri için kullanılır.

S3: Pilimin hangi malzemeden ve türden olduğunu nasıl bilebilirim?

* Lütfen pil gövdesine bakın, eğer pilinizin normal voltajı 3.2V gösteriyorsa, pil LiFePo4'tür.

* Eğer bataryenizin normal voltajı 3.6V veya 3.7V gösteriyorsa, batarya Li-ion veya Lto bataryasıdır.

En az sipariş gereksiniminiz var mı?

Örnekler ve partiler için teslim süresi nedir?

* Minimum sipariş miktarımız 1 adet, ODM özelleştirme mevcuttur.

* Mevcut örneklerin teslimatı 1~3 gün, özel örneklerin teslimatı 3~10 gün.

S5: Ya kullanamazsam?

* Düzenli ürünlerde eğitim videoları vardır, ayrıca mühendislerden çevrimiçi video arama rehberliğini de destekleyebiliriz.

Ödeme şartlarınız nedir?

*Konuşturulabilen banka havalesi ve nakit ödeme kabul ediyoruz. Ödeme yöntemi: visa, mastercard, T/T, PayPal, APPLE_PAY, GOOGLE_PAY, GC_REAL_TIME_BANK_TRANSFER, RMB

Kaliteyi nasıl garanti edersiniz?

* Tüm ürünlerimiz profesyonel laboratuvar 100% testine ve tekrarlanan yaşlanma testlerine maruz kalmaktadır.

* FCC, CE, ROHS ve diğer uluslararası standart sertifikaları elde edildi.

* 3 yıllık satış sonrası garanti hizmeti sunar. 3 yıl içinde değiştirmek için ücretsiz yedek birimler.

S8. Bataryamız için uygun bir BMS nasıl seçilir?

* Bataryanıza uygun olan gerilim ve akımlara bağlı olarak, müşteri hizmetimize danışabilirsiniz ve en uygun batarya yönetim sistemi ile donatılmış olarak size sağlayacağız.

S9: Sizinle nasıl irtibata geçebilirim?

* 7x24 saat çevrimiçi hizmetimiz var, lütfen bize çevrimiçi bir mesaj bırakın.

*E-posta, WhatsApp, WeChat, vb. ile de iletişim kurabilirsiniz.

Biz kaynak üreticiyiz, EnerKey'in kendi markası var.İhtiyacınız olarak ürünleri özelleştirebiliriz ((Voltaj, Kablo, vb.)

Size piyasada rekabetçi fiyat verebiliriz. Eğer toplu siparişiniz varsa, lütfen.Bizimle iletişime geçmekten çekinme..

Mobil & WhatsApp & Wechat:+86 15387469240;E-posta adresi: Kiwi@enerkey.cn
