Enerkey 6S 10A 22.2V/7S 20A 24V Li-ion Lityum 18650 Pil BMS Paketleri PCB Koruma Kurulu

Marka Adı:	Enerkey
Model Numarası:	EK-B6S9A/7S20A-NTC
Adedi:	5 parça
fiyat:	$3.15-$4.24
Paketleme Detayları:	Güçlü kağıt kutusu + EVA Köpük
Ödeme Koşulları:	L/C, D/A, D/P, T/T, Western Union, MoneyGram

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Shenzhen, Çin

Sertifika:

ISO9001/CE/ROHS

Ürün Adı:

NTC'li 6S 10A / 7S 20A Lityum Pil BMS

Bakır Kalınlığı:

Uygulama:

Akü Yönetim Sistemi

Tahta kalınlığı:

1,6 mm

PCB Katmanı:

2 Katman

İzin Verilen Çalışma Gerilimi Aralığı:

0-30V

Nominal Deşarj Akımı:

6S: 10A / 7S: 20A

Tepe başlangıç akımı:

6S: 18A / 7S: 40A

Kullanılır:

Lityum pil koruma kartı

Anahtar kelimeler:

6S 7S BMS

Temel malzeme:

Yüzeyi bitirme:

kurşunsuz HASL

Ürün Boyutu:

6S: U107xG16xT3mm / 7S: U126xG16xT4mm

Paketli Ağırlık:

6S: 0,02 kg / 7S: 0,022 kg

Yetenek temini:

günde 1000000 ADET

Vurgulamak:

Lityum pil PCB koruma kartı

7S 18650 Pil BMS

24V 18650 Pil BMS

Ürün Tanımı

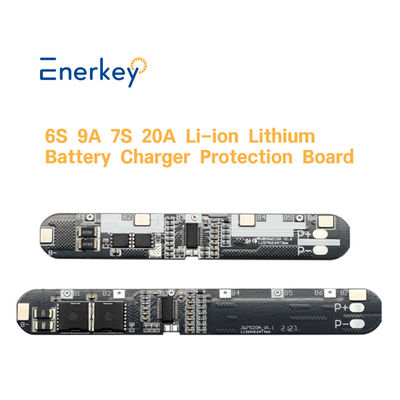

Enerkey 6S 10A 22.2V/7S 20A 24V Li-ion Lityum 18650 Pil BMS Paketleri PCB Koruma Kurulu

Ürün Tanımı

BMS modülü, bireysel hücrelerin kısa devre, aşırı yüklenme, aşırı boşaltma ve voltaj eşitleme fonksiyonlarına karşı koruma sağlar.

Sadece Li-Ion paketleri için tasarlanmıştır.

Sistem, piyasada bulunan hücrelere karşılık gelen standart parametrelerle çalışmaya hazır olarak tedarik edilir.

Sistemin modern tasarımı

Toz ve titreşimlere karşı dayanıklı, zorlu uygulamalar için ideal bir darbe.

Su geçirmez. Kısa bir süre için su altında bile çalışabilir.

Ortak güç portu - şarj cihazından ayrı bir kablo getirmek gerekmez

Aynı yükte rakip yongalardan daha düşük ısı dağılımı

Bireysel hücreleri bağlayan bir kablo ve yerleşik bir NTC sıcaklık sondası ile birlikte geliyor.

Sistem kurulmadan önce lütfen eklenen talimatları okuyun.

Ürün modeli: EK-B6S9A EK-B7S20A

Sinyal ve akımı ayarlayın: 6S & 9A 7S & 20A

İsimli boşaltma akımı:TYP 9A TYP 20A

En yüksek başlangıç akımı:TYP 18A TYP 40A

P + P- giriş dayanıklılık voltajı: MAX 40V

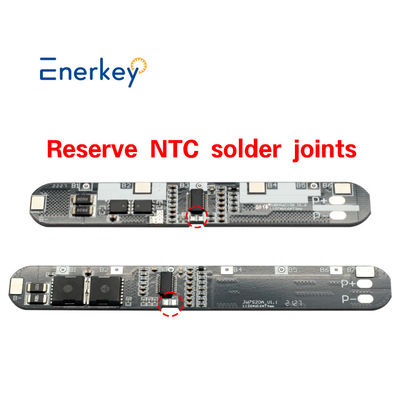

Özel fonksiyon: NTC fonksiyonu olan 18650 pil için

B + B-: MAX 30V

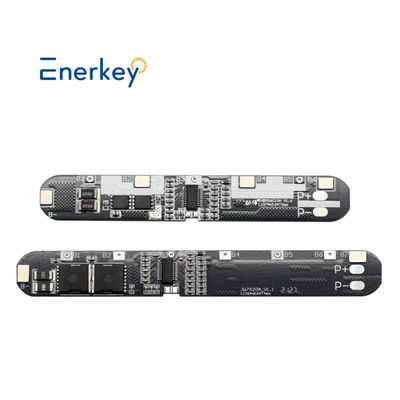

Enerkey 6S 10A 22.2V/7S 20A 24V Li-ion Lityum 18650 Pil BMS Paketleri PCB Koruma Kurulu 0

Enerkey 6S 10A 22.2V/7S 20A 24V Li-ion Lityum 18650 Pil BMS Paketleri PCB Koruma Kurulu 1

Enerkey 6S 10A 22.2V/7S 20A 24V Li-ion Lityum 18650 Pil BMS Paketleri PCB Koruma Kurulu 2

Enerkey 6S 10A 22.2V/7S 20A 24V Li-ion Lityum 18650 Pil BMS Paketleri PCB Koruma Kurulu 3

Enerkey 6S 10A 22.2V/7S 20A 24V Li-ion Lityum 18650 Pil BMS Paketleri PCB Koruma Kurulu 4

Teknik parametreler

Enerkey Lityum Pil Protasyon kurulu (BMS) 6S 10A 7S 20A 22.2V 24V 36VBu yüzden.Fotovoltaik Güneş Panelleri ve Endüstriyel Güç ve Ev Enerji Depolama Sistemi ve Elektrikli Araba ve Scooter ve Motosiklet
Ürün modeli	EK-B6S10A	EK-B7S20A
Uygun bAtaryal ipler	6S	7S
Ürün boyutu ((mm)	L107xW16xT3	L126xW16xT4
Kutuyla birlikte ağırlık	0.02kg	0.022kg
İsimlendirilmiş boşaltma akımı	Tip 10A	Tip 20A
En yüksek başlangıç akımı	TYP 18A	TYP 40A
Aşırı akım koruma akımı	Tip 10A	TYP 40A
Özel fonksiyon	NTC (opsiyon)
Uygun pil türü	Lityum ((NCM)
B + B-	En fazla 30V
P + P- giriş gerilimine dayanır	En fazla 40V
Aşırı akım koruma değerini şarj etmek	Sınırlı değil
Şarj algılama voltajı	Min 4.2V / Tip 4.225V / Max 4.25V
Şarj algılama gecikme süresi	Min 0.5S / Tip 1S / Maks 1.3S
Aşırı şarj çıkış voltajı	Min 4.0V / Tip 4.005V / Maks 4.05V
Serbestleme algılama voltajı	Min 2.65V / Tip 2.7V / Maks 2.75V
Serbestleme algılama gecikme süresi	Min 20ms / tip 100ms / maksimum 150ms
Serbestleme serbest bırakma voltajı	Min 2.8V / Tip 2.95V / Maks 3.05V
Yükseltme koruması için şartlar	Dış yükün bağlantısını kesmek veya şarjın kendini kurtarması
Aşırı akım algılama voltajı	Tip 0.1V
Aşırı akım koruma süresi	Min 0.7S / Tip 1S / Maks 1.3S
Yükseltme koruması için şartlar	Dış yükün bağlantısını kesmek veya şarjın kendini kurtarması
Kısa devre koruma akımı	Tip 40A
Bulma gecikme süresi	Min 150μS / Tip 250μS / Maks 400μS
Yükseltme koruması için şartlar	Dış yükün bağlantısını kesmek veya şarjın kendini kurtarması
Ana devrenin açık durum direnci	Tip 5mΩ
Normal çalışma akım tüketimi	Tip 10μA / Max 15μA
Uyku sırasında mevcut tüketim	En fazla 2,5μA
Çalışma sıcaklığı	-40°C ~ +85°C

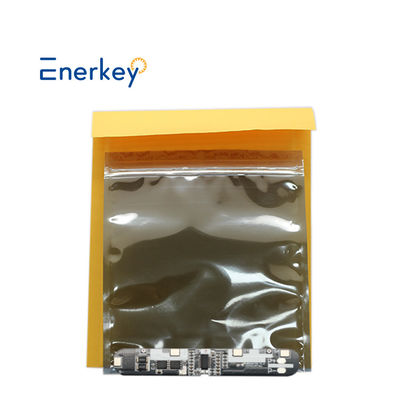

Boyut $ Paket listesi

Enerkey 6S 10A 22.2V/7S 20A 24V Li-ion Lityum 18650 Pil BMS Paketleri PCB Koruma Kurulu 5

Kablo Şeması

Enerkey 6S 10A 22.2V/7S 20A 24V Li-ion Lityum 18650 Pil BMS Paketleri PCB Koruma Kurulu 6

Kablolama önlemleri:
1Koruyucu panelin yerleştirilmesi belirli bir miktar elektronik teknik bilgi gerektirir.
2Kablolama yaparken, first connect the B- wire at the soldering pad position to the total negative terminal of the battery (the B- wire should be soldered to a short and thick wire) and solder the wired terminal to the battery pack first, ve sonra koruyucu plağı yerleştirin.
3Batarya terminalı B- ile koruma panosu terminalı B- arasındaki bağlantı kısa ve kalın olmalıdır.Aksi takdirde koruma panosunun önceden yüklenmesine ve boşaltılmasına ve arızaya neden olur..

4P+/P kablolama yaparken kalın teller kullanmalısınız. Çok ince ve çok uzun teller tahtayı yakacaktır!

Sık Sorulan Sorular

Neden seni seçtik?

* Size 10 yıldan fazla güçlü teknik destekle verimli bir satış sonrası hizmet sunabiliriz.

* Ürünler FCC, CE, ROHS ve diğer uluslararası standart sertifikalarını geçti.

* Size fabrika fiyatı sunabiliriz, fabrikamızı ve üretim sürecimizi ziyaret etmenizi hoş karşılıyoruz.

Ürün yelpazeniz (tipiniz) nedir?

*Biz esas olarak güç pilleri, enerji depolama pilleri ve tüketici pilleri alanlarında pil yönetim sistemleri yapıyoruz.

*LFP, Li-ino ve LTO pilleri için kullanılır.

S3: Pilimin hangi malzemeden ve türden olduğunu nasıl bilebilirim?

* Lütfen pil gövdesine bakın, eğer pilinizin normal voltajı 3.2V gösteriyorsa, pil LiFePo4'tür.

* Eğer bataryenizin normal voltajı 3.6V veya 3.7V gösteriyorsa, batarya Li-ion veya Lto bataryasıdır.

En az sipariş gereksiniminiz var mı?

Örnekler ve partiler için teslim süresi nedir?

* Minimum sipariş miktarımız 1 adet, ODM özelleştirme mevcuttur.

* Mevcut örneklerin teslimatı 1~3 gün, özel örneklerin teslimatı 3~10 gün.

S5: Ya kullanamazsam?

* Düzenli ürünlerde eğitim videoları vardır, ayrıca mühendislerden çevrimiçi video arama rehberliğini de destekleyebiliriz.

Ödeme şartlarınız nedir?

*Konuşturulabilen banka havalesi ve nakit ödeme kabul ediyoruz. Ödeme yöntemi: visa, mastercard, T/T, PayPal, APPLE_PAY, GOOGLE_PAY, GC_REAL_TIME_BANK_TRANSFER, RMB

Kaliteyi nasıl garanti edersiniz?

* Tüm ürünlerimiz profesyonel laboratuvar 100% testine ve tekrarlanan yaşlanma testlerine maruz kalmaktadır.

* FCC, CE, ROHS ve diğer uluslararası standart sertifikaları elde edildi.

* 3 yıllık satış sonrası garanti hizmeti sunar. 3 yıl içinde değiştirmek için ücretsiz yedek birimler.

S8. Bataryamız için uygun bir BMS nasıl seçilir?

* Bataryanıza uygun olan gerilim ve akımlara bağlı olarak, müşteri hizmetimize danışabilirsiniz ve en uygun batarya yönetim sistemi ile donatılmış olarak size sağlayacağız.

S9: Sizinle nasıl irtibata geçebilirim?

* 7x24 saat çevrimiçi hizmetimiz var, lütfen bize çevrimiçi bir mesaj bırakın.

*E-posta, WhatsApp, WeChat, vb. ile de iletişim kurabilirsiniz.

Biz kaynak üreticiyiz, EnerKey'in kendi markası var.İhtiyacınız olarak ürünleri özelleştirebiliriz ((Voltaj, Kablo, vb.)

Size piyasada rekabetçi fiyat verebiliriz. Eğer toplu siparişiniz varsa, lütfen.Bizimle iletişime geçmekten çekinme..

Mobil & WhatsApp & Wechat:+86 15387469240;E-posta adresi: Kiwi@enerkey.cn
