Farklı Uygulama BMS
>

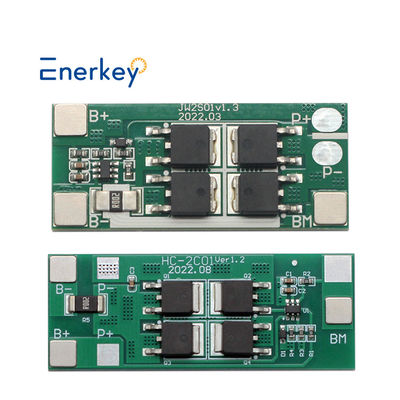

Enerkey BMS 2S 20A 7.4V 8.4V Li-Ion LiPo Bataryası BMS 18650 Elektrikli Motosiklet Şarj Koruyucu Kartı

Enerkey BMS 2S 20A 7.4V 8.4V Li-Ion LiPo Bataryası BMS 18650 Elektrikli Motosiklet Şarj Koruyucu Kartı

Marka Adı: Enerkey
Model Numarası: EK-B2S20AS/20AM
Adedi: 50 parça
fiyat: $1.15-$1.35
Paketleme Detayları: Güçlü kağıt kutusu + EVA Köpük
Ödeme Koşulları: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Ayrıntılı Bilgiler
Menşe yeri:
Shenzhen, Çin
Sertifika:
ISO9001/CE/ROHS
Ürün Adı:
2S 20A Lityum İyon Pil BMS
Bakır Kalınlığı:
2 oz
Uygulama:
Güç enerji depolama sistemi
Tahta kalınlığı:
1,6 mm
PCB Katmanı:
2 Katman
İzin Verilen Çalışma Gerilimi Aralığı:
0-8,4V
Nominal Deşarj Akımı:
20A
Tepe başlangıç ​​akımı:
100A
Kullanılır:
Lityum pil koruma kartı
Sakin Akım:
2.5uA
Temel malzeme:
FR-4
Yüzeyi bitirme:
kurşunsuz HASL
Ürün Boyutu:
U46xG20xT4mm (20AS), U52xG22xT3.6mm (20AM)
Paketli Ağırlık:
0,01 kg (20AS), 0,012 kg (20AM)
Yetenek temini:
günde 1000000 ADET
Vurgulamak:

LiPo Pil BMS

,

18650 Şarj cihazı koruma paneli

,

2S 20A BMS

Ürün Tanımı



Ürün Tanımı

2S 20A BMS Şarj cihazı 18650 Lityum Li-ion Batarya Denge Koruma Kartı


2S 20A BMS Şarj Aracı (Batarya Yönetim Sistemi), batarya paketlerinin verimli ve güvenli çalışmasında çok önemli bir bileşendir.Pilin şarj/şarj işlemini kontrol etmek, ve çeşitli elektrik arızalarına karşı koruma sağlarken, BMS, pil sistemlerinin uzun ömürlülüğünü ve güvenilirliğini sağlamakta hayati bir rol oynar. EK-B2S20AM şarj-deskarj denetleyici modülü,Enerkey BMS tarafından sunuluyor, iki 18650 pilini aynı anda yönetmek için çok yönlü bir çözümdür. Kısa devre, aşırı şarj ve aşırı boşaltmaya karşı koruma ile donatılmıştır.Bu modül, pil yönetimi için güvenilir ve güvenli bir platform sunar.Kompakt tasarımı ve sağlam özellikleri, geniş bir uygulama yelpazesi için uygun hale getirir.


EK-B2S20AM şarj boşaltma denetleyici modülünün temel işlevlerinden biri, pillerin güç kaynağını düzenlemektir.en az bir pilin maksimum kapasitesinin aşılmamasını sağlamakBu, sadece pilleri potansiyel hasarlardan korumakla kalmaz, aynı zamanda genel sistem verimliliğine de katkıda bulunur.Bu BMS denetleyici uzun vadeli performans ve güvenilirlik vaat ediyor.Modül, her biri pil yönetimi sürecinde belirli bir amaca hizmet eden beş iğneye sahiptir.BM iğnesi bir pil montajının orta noktasını temsil ederkenP- ve P+ pinleri, dış devrelerle sorunsuz entegrasyonu sağlayan, karşılıklı olarak negatif yük / boşaltma terminaline ve pozitif yük / boşaltma terminaline adanmıştır.





Enerkey BMS 2S 20A 7.4V 8.4V Li-Ion LiPo Bataryası BMS 18650 Elektrikli Motosiklet Şarj Koruyucu Kartı 0

Enerkey BMS 2S 20A 7.4V 8.4V Li-Ion LiPo Bataryası BMS 18650 Elektrikli Motosiklet Şarj Koruyucu Kartı 1

Enerkey BMS 2S 20A 7.4V 8.4V Li-Ion LiPo Bataryası BMS 18650 Elektrikli Motosiklet Şarj Koruyucu Kartı 2

Enerkey BMS 2S 20A 7.4V 8.4V Li-Ion LiPo Bataryası BMS 18650 Elektrikli Motosiklet Şarj Koruyucu Kartı 3

Enerkey BMS 2S 20A 7.4V 8.4V Li-Ion LiPo Bataryası BMS 18650 Elektrikli Motosiklet Şarj Koruyucu Kartı 4



Teknik parametreler



Enerkey Lityum Pil Protasyon kurulu (BMS) 2S 20A 30A 7.4V 8.4VBu yüzden.Fotovoltaik Güneş Panelleri ve Endüstriyel Güç ve Ev Enerji Depolama Sistemi ve Elektrikli Araba ve Scooter ve Motosiklet



Ürün modeli

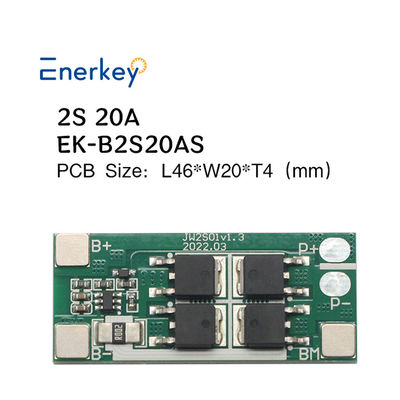

EK-B2S20AS

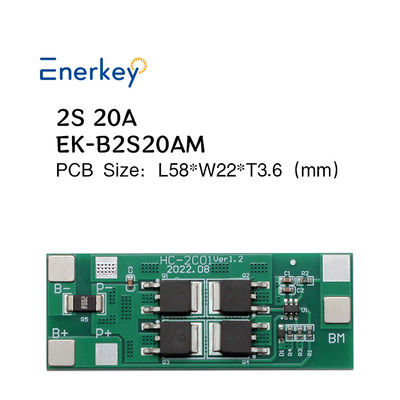

EK-B2S20AM

EK-B2S30AM

Uygun bAtaryal ipler
2S
2S
2S
Ürün boyutu ((mm) L46xW20xT4 L52xW22xT3.6 L58xW22xT4
Kutuyla birlikte ağırlık 0.01kg 0.012kg 0.014kg
İsimlendirilmiş boşaltma akımı Tip 20A Tip 20A Tip 30A
En yüksek başlangıç akımı Tip100A Tip 100A Tip 100A
Aşırı akım koruma akımı Tip50A Tip 50A Min.80A/Tip90A
En fazla.100A
Özel fonksiyon 100A yüksek zirve başlangıç akımı elektrikli alet
Uygun pil türü Lityum ((NCM)
B + B- En fazla 8.4V
P + P- giriş gerilimine dayanır
En fazla 33V
Aşırı akım koruma değerini şarj etmek
Sınırlı değil
Şarj algılama voltajı Min.4.225V/ Tip 4.28V / Maks. 4.305V
Şarj algılama gecikme süresi
Min 0.5S / Tip 1S / Maks 1.5S
Aşırı şarj çıkış voltajı
Min 4.03V / Tip 4.05V / Maks 4.13V

 Serbestleme algılama voltajı

Min 2.17V / Tip 2.25V / Maks 2.33V
Serbestleme algılama gecikme süresi Min 20ms / tip 100ms / maksimum 150ms
Serbestleme serbest bırakma voltajı Min 2.8V / Tip 2.95V / Maks 3.05V
Yükseltme koruması için şartlar
Dış yükün bağlantısını kesmek veya şarjın kendini kurtarması
Aşırı akım algılama voltajı Tip 0.1V Min.0.175V /Tip0.2V
En fazla.0.225V
Aşırı akım koruma süresi Tip 100MS Min.5S /Tip10S
En fazla.15S
Yükseltme koruması için şartlar Dış yükün bağlantısını kesmek veya şarjın kendini kurtarması
Kısa devre koruma akımı Tip 100A Min.45A/Tip50A
En fazla.55A
Bulma gecikme süresi 250μS tipi Min 150μS/tip 250μS
En fazla 400μS
Yükseltme koruması için şartlar Dış yükün bağlantısını kesmek veya şarjın kendini kurtarması
Ana devrenin açık durum direnci Tip 5mΩ /En fazla 9mΩ Tip 2mΩ /Maks 2,5mΩ
Normal çalışma akım tüketimi Tip 5μA / Max 9μA
Uyku sırasında mevcut tüketim En fazla 0.1μA
Çalışma sıcaklığı
-40°C ~ +85°C



Boyut $ Paket listesi



Enerkey BMS 2S 20A 7.4V 8.4V Li-Ion LiPo Bataryası BMS 18650 Elektrikli Motosiklet Şarj Koruyucu Kartı 5



Kablo Şeması



Enerkey BMS 2S 20A 7.4V 8.4V Li-Ion LiPo Bataryası BMS 18650 Elektrikli Motosiklet Şarj Koruyucu Kartı 6

Kablolama önlemleri:
1Koruyucu panelin yerleştirilmesi belirli bir miktar elektronik teknik bilgi gerektirir.
2Kablolama yaparken, first connect the B- wire at the soldering pad position to the total negative terminal of the battery (the B- wire should be soldered to a short and thick wire) and solder the wired terminal to the battery pack first, ve sonra koruyucu plağı yerleştirin.
3Batarya terminalı B- ile koruma panosu terminalı B- arasındaki bağlantı kısa ve kalın olmalıdır.Aksi takdirde koruma panosunun önceden yüklenmesine ve boşaltılmasına ve arızaya neden olur..

4P+/P kablolama yaparken kalın teller kullanmalısınız. Çok ince ve çok uzun teller tahtayı yakacaktır!
