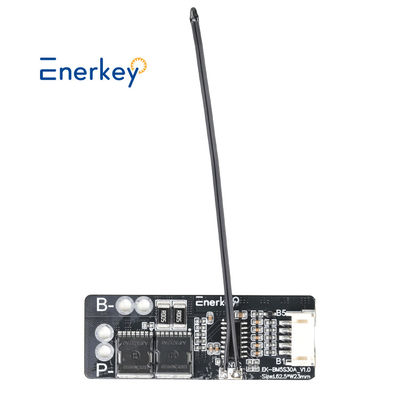

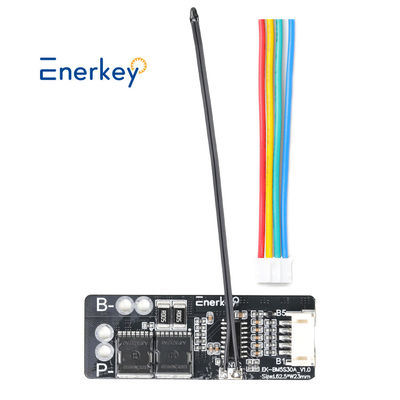

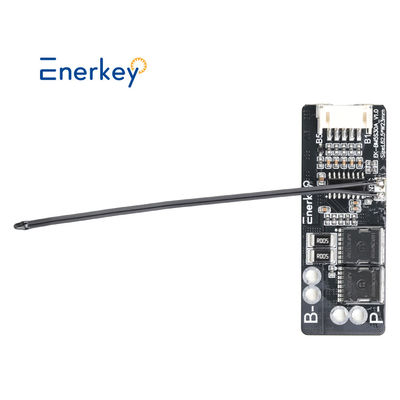

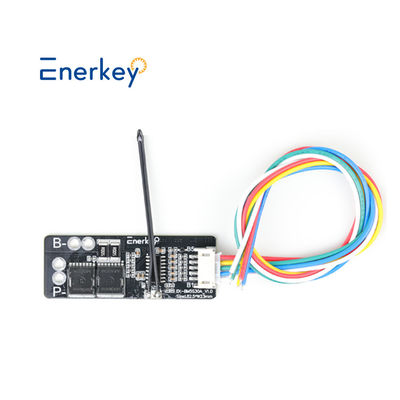

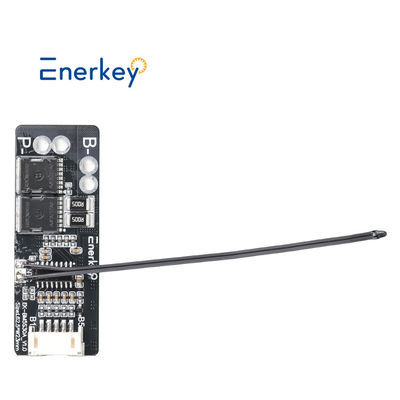

18V 21V Li-ion Lityum Pil BMS 5S 30A NTC Pil Paketi Denge Şarj Hücresi Koruma Daire Kartı ile

Marka Adı:	Enerkey
Model Numarası:	EK-BM5S30A-NTC
Adedi:	50 parça
fiyat:	$4.29-$4.59
Paketleme Detayları:	Güçlü kağıt kutusu + EVA Köpük
Ödeme Koşulları:	L/C, D/A, D/P, T/T, Western Union, MoneyGram

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Shenzhen, Çin

Sertifika:

ISO9001/CE/ROHS

Ürün Adı:

5S 30A Lityum Pil BMS NTC ile

Bakır Kalınlığı:

Uygulama:

Açık Hava Güç Kaynağı ve Scooter

Tahta kalınlığı:

1,6 mm

PCB Katmanı:

4 katman

İzin Verilen Çalışma Gerilimi Aralığı:

0-30V

Nominal Deşarj Akımı:

25A(Tipik)30A(Maks.)

Tepe başlangıç akımı:

Pil Türü:

Üçlü lityum pil

NTC Uzunluğu:

60mm(Daha uzun olabilir)

Temel malzeme:

Yüzeyi bitirme:

kurşunsuz HASL

Ürün Boyutu:

U62,5xG23xD7,3mm

Paketli Ağırlık:

0,015 kg

Yetenek temini:

günde 1000000 ADET

Vurgulamak:

5S Li-ion Lityum Pil BMS

30A Li-ion Lityum Pil BMS

Hücre Koruma Devre Kartı

Ürün Tanımı

Ürün Tanımı

Özellikleri:

1) yüksek hassasiyetli voltaj algılama devresi;

2) yüksek gerilimli cihaz kullanan şarj cihazının terminalini;

3) İçeriye üç aşamalı aşırı akım algılama devresine (aşırı akım 1, aşırı akım 2 veya yük kısa devre);

4) MOS transistörü pil şarjını ve boşaltmasını kontrol edebilir;

5) düşük bekleme akımı tüketimi.

Harf Parametresi:

Aşırı Şarj voltajı:4.25-4.35v ± 0.05v
Aşırı boşaltma voltajı: 2.3-3.0v ± 0.05v
Maksimum çalışma akımı:25A
Maksimum zirve akımı:35-40A
Çalışma sıcaklığı:-40--- 50
Depolama sıcaklığı: -40... -80
Küçük akım:50uA
Yaşam döngüsü:30000 saatten fazla
Direnç: 100mH'den az
Kısayol: Korunabilir, Şarj tamir edebilir
Boyut: 56*45*4.0mm

5S 30A 16v

Uygulama: 3.2V, 3.7V lityum pil ( 18650. dahil) nominal voltajı.26650, polimer lityum pil).
Sürekli boşaltma akımı (üst sınırı): 25A (soğutma ortamı iyi değilse, lütfen yük akımı kullanımını azaltın).
Sürekli şarj akımı (üst sınır): 20A;60A'nın altındaki başlangıç akımı, 100W'ın altındaki güç ile matkaplar için uygundur.
Not 1: matkabın başarılı bir şekilde başlaması için üç adet 15C-20C güç bataryası veya altı adet 10C-15C güç bataryası gereklidir (sıradan 18650 matkabı başlatamaz!!).

Not 2: 0V, 4.2V, 8.4V, 12.6V haritası kablolarına sıkı sıkıya uyarak, kasıtlı olarak kısa devre yapmayın.
Not 3: Motor fırçanın yükü kullanıldığında, kutupsal olmayan kondansatöre bağlanmaya çalışın (25V'den fazla gerilimi kaldırın,motorun ters spike önlemek için motorun pozitif ve negatif terminallerine kapasite 10uF-100uF)MOS tüpünü kır.
Not 4: Seride 3 grup pil, lütfen her bir grup pilin voltajının aynı olmadığından emin olun, lütfen her pil ayrı ayrı doldurulur ve sonra seri olarak kullanılır.Voltaj düşüşü daha hızlı batarya bu grup zayıf batarya.
Bazı elektronik müşterilerin zayıf tabanı için açıklamak için: dengeli şarj sadece yardımcı fonksiyonlardır, iyi bir pil ve kötü pil bir araya getirmeye çalışın!Batarya kapasitesi / direnci 3 set daha iyi yakın! (2 iyi batarya 1 zayıf batarya kullanımı etkisi = 3 zayıf batarya kullanımı etkisi).
Şarj voltajı: 12.6V - 16V

18V 21V Li-ion Lityum Pil BMS 5S 30A NTC Pil Paketi Denge Şarj Hücresi Koruma Daire Kartı ile 0

18V 21V Li-ion Lityum Pil BMS 5S 30A NTC Pil Paketi Denge Şarj Hücresi Koruma Daire Kartı ile 1

18V 21V Li-ion Lityum Pil BMS 5S 30A NTC Pil Paketi Denge Şarj Hücresi Koruma Daire Kartı ile 2

18V 21V Li-ion Lityum Pil BMS 5S 30A NTC Pil Paketi Denge Şarj Hücresi Koruma Daire Kartı ile 3

18V 21V Li-ion Lityum Pil BMS 5S 30A NTC Pil Paketi Denge Şarj Hücresi Koruma Daire Kartı ile 4

18V 21V Li-ion Lityum Pil BMS 5S 30A NTC Pil Paketi Denge Şarj Hücresi Koruma Daire Kartı ile 5

18V 21V Li-ion Lityum Pil BMS 5S 30A NTC Pil Paketi Denge Şarj Hücresi Koruma Daire Kartı ile 6

Teknik parametreler

Enerkey Lityum Pil Protasyon kurulu (BMS) 3S 4S 5S 30A 11.2V 12.6V 16V 18VBu yüzden.Fotovoltaik Güneş Panelleri ve Endüstriyel Güç ve Ev Enerji Depolama Sistemi ve Elektrikli Araba ve Scooter ve Motosiklet
Ürün modeli	EK-BM3r4S30A	EK-BM5S30A
Uygun bAtaryal ipler	3S/4S	5S
Ürün boyutu ((mm)	L62.5xW23xT7.3	L62.5xW23xT7.3
Kutuyla birlikte ağırlık	0.015kg	0.020kg
Özel fonksiyon	NTC (opsiyon)
Uygun pil türü	Lityum ((NCM)
İsimlendirilmiş boşaltma akımı	Tip 25A / Max 30A
B + B-	En fazla 30V
En yüksek başlangıç akımı	60A tipi
P + P- giriş gerilimine dayanır	En fazla 40V
Aşırı akım koruma değerini şarj etmek	Sınırlı değil
Şarj algılama voltajı	Min 4.2V / Tip 4.225V / Max 4.25V
Şarj algılama gecikme süresi	Min 0.5S / Tip 1S / Maks 1.3S
Aşırı şarj çıkış voltajı	Min 4.0V / Tip 4.005V / Maks 4.05V
Serbestleme algılama voltajı	Min 2.65V / Tip 2.7V / Maks 2.75V
Serbestleme algılama gecikme süresi	Min 20ms / tip 100ms / maksimum 150ms
Serbestleme serbest bırakma voltajı	Min 2.85V / Tip 2.95V / Maks 3.05V
Yükseltme koruması için şartlar	Dış yükün bağlantısını kesmek veya şarjın kendini kurtarması
Aşırı akım algılama voltajı	Tip 0.1V
Aşırı akım koruma akımı	Min 20A / Tip 23A / Maks 25A
Aşırı akım koruma süresi	Min 0.7S / Tip 1S / Maks 1.3S
Yükseltme koruması için şartlar	Dış yükün bağlantısını kesmek veya şarjın kendini kurtarması
Kısa devre koruma akımı	Tip 40A
Bulma gecikme süresi	Min 150μS / Tip 250μS / Maks 400μS
Yükseltme koruması için şartlar	Dış yükün bağlantısını kesmek veya şarjın kendini kurtarması
Ana devrenin açık durum direnci	Tip 9mΩ / Max 10mΩ
Normal çalışma akım tüketimi	Tip 10μA / Max 15μA
Uyku sırasında mevcut tüketim	En fazla 2,5μA
Çalışma sıcaklığı	-40°C ~ +85°C

Boyut $ Paket listesi

18V 21V Li-ion Lityum Pil BMS 5S 30A NTC Pil Paketi Denge Şarj Hücresi Koruma Daire Kartı ile 7

Kablo Şeması

18V 21V Li-ion Lityum Pil BMS 5S 30A NTC Pil Paketi Denge Şarj Hücresi Koruma Daire Kartı ile 8

Kablolama önlemleri:
1Koruyucu panelin yerleştirilmesi belirli bir miktar elektronik teknik bilgi gerektirir.
2Kablolama yaparken, first connect the B- wire at the soldering pad position to the total negative terminal of the battery (the B- wire should be soldered to a short and thick wire) and solder the wired terminal to the battery pack first, ve sonra koruyucu plağı yerleştirin.
3Batarya terminalı B- ile koruma panosu terminalı B- arasındaki bağlantı kısa ve kalın olmalıdır.Aksi takdirde koruma panosunun önceden yüklenmesine ve boşaltılmasına ve arızaya neden olur..

4P+/P kablolama yaparken kalın teller kullanmalısınız. Çok ince ve çok uzun teller tahtayı yakacak!

Sık Sorulan Sorular

Neden seni seçtik?

* Size 10 yıldan fazla güçlü teknik destekle verimli bir satış sonrası hizmet sunabiliriz.

* Ürünler FCC, CE, ROHS ve diğer uluslararası standart sertifikalarını geçti.

* Size fabrika fiyatı sunabiliriz, fabrikamızı ve üretim sürecimizi ziyaret etmenizi hoş karşılıyoruz.

Ürün yelpazeniz (tipiniz) nedir?

*Biz esas olarak güç pilleri, enerji depolama pilleri ve tüketici pilleri alanlarında pil yönetim sistemleri yapıyoruz.

*LFP, Li-ino ve LTO pilleri için kullanılır.

S3: Pilimin hangi malzemeden ve türden olduğunu nasıl bilebilirim?

* Lütfen pil gövdesine bakın, eğer pilinizin normal voltajı 3.2V gösteriyorsa, pil LiFePo4'tür.

* Eğer bataryenizin normal voltajı 3.6V veya 3.7V gösteriyorsa, batarya Li-ion veya Lto bataryasıdır.

En az sipariş gereksiniminiz var mı?

Örnekler ve partiler için teslim süresi nedir?

* Minimum sipariş miktarımız 1 adet, ODM özelleştirme mevcuttur.

* Mevcut örneklerin teslimatı 1~3 gün, özel örneklerin teslimatı 3~10 gün.

S5: Ya kullanamazsam?

* Düzenli ürünlerde eğitim videoları vardır, ayrıca mühendislerden çevrimiçi video arama rehberliğini de destekleyebiliriz.

Ödeme şartlarınız nedir?

*Konuşturulabilen banka havalesi ve nakit ödeme kabul ediyoruz. Ödeme yöntemi: visa, mastercard, T/T, PayPal, APPLE_PAY, GOOGLE_PAY, GC_REAL_TIME_BANK_TRANSFER, RMB

Kaliteyi nasıl garanti edersiniz?

* Tüm ürünlerimiz profesyonel laboratuvar 100% testine ve tekrarlanan yaşlanma testlerine maruz kalmaktadır.

* FCC, CE, ROHS ve diğer uluslararası standart sertifikaları elde edildi.

* 3 yıllık satış sonrası garanti hizmeti sunar. 3 yıl içinde değiştirmek için ücretsiz yedek birimler.

S8. Bataryamız için uygun bir BMS nasıl seçilir?

* Bataryanıza uygun olan gerilim ve akımlara bağlı olarak, müşteri hizmetimize danışabilirsiniz ve biz size en uygun batarya yönetim sistemi ile donatılmış olarak sağlayacağız.

S9: Sizinle nasıl irtibata geçebilirim?

* 7x24 saat çevrimiçi hizmetimiz var, lütfen bize çevrimiçi bir mesaj bırakın.

*E-posta, WhatsApp, WeChat, vb. ile de iletişim kurabilirsiniz.

Biz kaynak üreticiyiz, EnerKey'in kendi markası var.İhtiyacınız olarak ürünleri özelleştirebiliriz ((Voltaj, Kablo, vb.)

Size piyasada rekabetçi fiyat verebiliriz. Eğer toplu siparişiniz varsa, lütfen.Bizimle iletişime geçmekten çekinme..

Mobil & WhatsApp & Wechat:+86 15387469240;E-posta adresi: Kiwi@enerkey.cn
