FR-4 Li-ion Pil Koruma Kartı Üçlü Lityum Pil BMS 5S Elektronik Araç için

Marka Adı:	Enerkey
Model Numarası:	EK-BM5S50A-NTC
Adedi:	50 parça
fiyat:	$6.29-$6.69
Paketleme Detayları:	Güçlü kağıt kutusu + EVA Köpük
Ödeme Koşulları:	L/C, D/A, D/P, T/T, Western Union, MoneyGram

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Shenzhen, Çin

Sertifika:

ISO9001/CE/ROHS

Ürün Adı:

5S 50A Lityum Pil BMS NTC ile

Bakır Kalınlığı:

Uygulama:

Açık Hava Güç Kaynağı ve Scooter

Tahta kalınlığı:

1,6 mm

Pil Türü:

Üçlü lityum pil

İzin Verilen Çalışma Gerilimi Aralığı:

0-30V

Nominal Deşarj Akımı:

40A(Tipik)50A(Maks.)

Tepe başlangıç akımı:

Kullanılır:

Lityum pil koruma kartı

NTC Uzunluğu:

60mm(Daha uzun olabilir)

Temel malzeme:

Yüzeyi bitirme:

kurşunsuz HASL

Ürün Boyutu:

U77,5xG26xD7,3mm

Paketli Ağırlık:

0.025kg

Yetenek temini:

günde 1000000 ADET

Vurgulamak:

FR-4 Li-ion pil koruma tablosu

Elektronik Otomobil Üçlü Lityum Pil BMS

Üçlü Lityum Pil BMS 5S

Ürün Tanımı

Ürün Tanımı

Tam bir özelleştirme, tasarım, test, seri üretim ve satış sürecimiz var.kim CANBUS ile lityum iyon pil koruma PCB panellerini özelleştirebilir, RS485 ve diğer iletişim arayüzleri.

Yüksek voltaj gereksinimleriniz varsa, ayrıca donanım BMS'mizi röle ile özelleştirebilirsiniz.Elektrikli bisikletler, elektrikli scooters, elektrikli motosiklet pil yönetim sistemi BMS, elektrikli araç EV pil BMS, vb.

Notlar:
1Lütfen gerçek pil türüne ve seri bağlantısına göre uygun koruma kartını seçin. Farklı seri numaralı koruma kartı evrensel olarak kullanılamaz.Koruma panosu atlayıcısı ile pil seri numarasını değiştirebilirAyrıntılar için parametre ayarlama açıklama resmine bakın.
2Koruma panosu kurulmadan önce, pil iyi bir şekilde eşleştirilmelidir ve eski ve yeni piller karıştırılamaz.
3Lütfen kabloyu kablolamadan önce çıkarın ve tüm kabloları bağlayın ve kabloyu bağlamadan önce kabloların doğru olduğundan emin olun.Kontrol kablolama diyagramı yavaş yavaş pilin negatif kutubundan bağlanır.Kalınlık için, lütfen gerçek yük akım değerine göre uygun kare tel seçin.
4. Çalışan akım çok büyük olduğunda, lütfen koruma panosunun ön ve arka kısmının konserve kısmına teneke ekleyin.veya devrede kartın aşırı akım kapasitesini artırmak için bakır tel kalınlaştırmakAksi takdirde, devre kartındaki bakır deri aşırı akım nedeniyle akıma yol açacaktır.
5, sıcaklık koruma fonksiyonu gerekir, 10K NTC direnç eklemek gerekir (tanımlamaya bakın).
6Bu koruma panosu aşırı akım koruması ikincil gecikme seçeneğine sahiptir.Yanlış koruma oluşumunu azaltmak için ikincil aşırı akım koruma gecikmesini seçebilirsiniz..

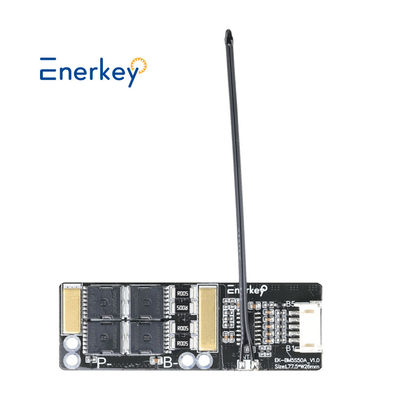

FR-4 Li-ion Pil Koruma Kartı Üçlü Lityum Pil BMS 5S Elektronik Araç için 0

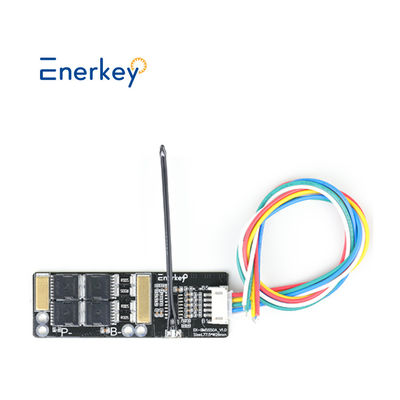

FR-4 Li-ion Pil Koruma Kartı Üçlü Lityum Pil BMS 5S Elektronik Araç için 1

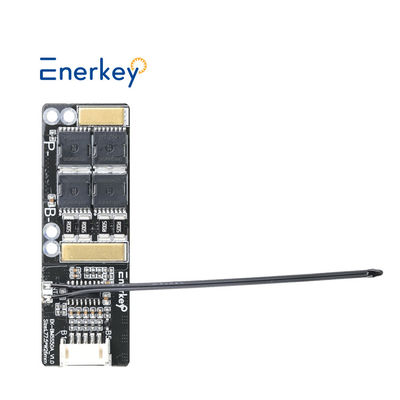

FR-4 Li-ion Pil Koruma Kartı Üçlü Lityum Pil BMS 5S Elektronik Araç için 2

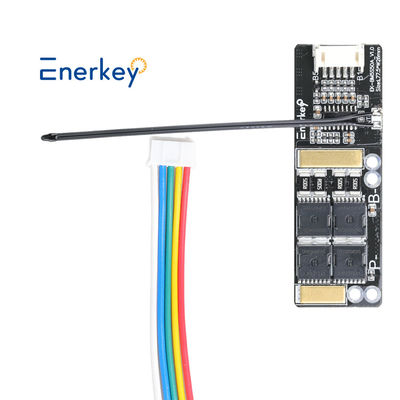

FR-4 Li-ion Pil Koruma Kartı Üçlü Lityum Pil BMS 5S Elektronik Araç için 3

FR-4 Li-ion Pil Koruma Kartı Üçlü Lityum Pil BMS 5S Elektronik Araç için 4

FR-4 Li-ion Pil Koruma Kartı Üçlü Lityum Pil BMS 5S Elektronik Araç için 5

FR-4 Li-ion Pil Koruma Kartı Üçlü Lityum Pil BMS 5S Elektronik Araç için 6

Teknik parametreler

Enerkey Lityum Pil Protasyon kurulu (BMS) 3S 4S 5S 50A 11.2V 12.6V 16V 18VBu yüzden.Fotovoltaik Güneş Panelleri ve Endüstriyel Güç ve Ev Enerji Depolama Sistemi ve Elektrikli Araba ve Scooter ve Motosiklet
Ürün modeli	EK-BM3r4S50A	EK-BM5S50A
Uygun bAtaryal ipler	3S/4S	5S
Ürün boyutu ((mm)	L77.5xW26xT7.3	L77.5xW26xT7.3
Kutuyla birlikte ağırlık	0.02kg	0.025kg
Özel fonksiyon	NTC (opsiyon)
Uygun pil türü	Lityum ((NCM)
İsimlendirilmiş boşaltma akımı	Tip 40A / Max 50A
B + B-	En fazla 30V
En yüksek başlangıç akımı	60A tipi
P + P- giriş gerilimine dayanır	En fazla 40V
Aşırı akım koruma değerini şarj etmek	Sınırlı değil
Şarj algılama voltajı	Min 4.2V / Tip 4.225V / Max 4.25V
Şarj algılama gecikme süresi	Min 0.5S / Tip 1S / Maks 1.3S
Aşırı şarj çıkış voltajı	Min 4.0V / Tip 4.005V / Maks 4.05V
Serbestleme algılama voltajı	Min 2.65V / Tip 2.7V / Maks 2.75V
Serbestleme algılama gecikme süresi	Min 20ms / tip 100ms / maksimum 150ms
Serbestleme serbest bırakma voltajı	Min 2.85V / Tip 2.95V / Maks 3.05V
Yükseltme koruması için şartlar	Dış yükün bağlantısını kesmek veya şarjın kendini kurtarması
Aşırı akım algılama voltajı	Tip 0.1V
Aşırı akım koruma akımı	Min 75A / Tip 80A / Maks 85A
Aşırı akım koruma süresi	Min 0.7S / Tip 1S / Maks 1.3S
Yükseltme koruması için şartlar	Dış yükün bağlantısını kesmek veya şarjın kendini kurtarması
Kısa devre koruma akımı	Tip 80A
Bulma gecikme süresi	Min 150μS / Tip 250μS / Maks 400μS
Yükseltme koruması için şartlar	Dış yükün bağlantısını kesmek veya şarjın kendini kurtarması
Ana devrenin açık durum direnci	Tip 9mΩ / Max 10mΩ
Normal çalışma akım tüketimi	Tip 10μA / Max 15μA
Uyku sırasında mevcut tüketim	En fazla 2,5μA
Çalışma sıcaklığı	-40°C ~ +85°C

Boyut $ Paket listesi

FR-4 Li-ion Pil Koruma Kartı Üçlü Lityum Pil BMS 5S Elektronik Araç için 7

Kablo Şeması

FR-4 Li-ion Pil Koruma Kartı Üçlü Lityum Pil BMS 5S Elektronik Araç için 8

Kablolama önlemleri:
1Koruyucu panelin yerleştirilmesi belirli bir miktar elektronik teknik bilgi gerektirir.
2Kablolama yaparken, first connect the B- wire at the soldering pad position to the total negative terminal of the battery (the B- wire should be soldered to a short and thick wire) and solder the wired terminal to the battery pack first, ve sonra koruyucu plağı yerleştirin.
3Batarya terminalı B- ile koruma panosu terminalı B- arasındaki bağlantı kısa ve kalın olmalıdır.Aksi takdirde koruma panosunun önceden yüklenmesine ve boşaltılmasına ve arızaya neden olur..

4P+/P kablolama yaparken kalın teller kullanmalısınız. Çok ince ve çok uzun teller tahtayı yakacak!

Sık Sorulan Sorular

Neden seni seçtik?

* Size 10 yıldan fazla güçlü teknik destekle verimli bir satış sonrası hizmet sunabiliriz.

* Ürünler FCC, CE, ROHS ve diğer uluslararası standart sertifikalarını geçti.

* Size fabrika fiyatı sunabiliriz, fabrikamızı ve üretim sürecimizi ziyaret etmenizi hoş karşılıyoruz.

Ürün yelpazeniz (tipiniz) nedir?

*Biz esas olarak güç pilleri, enerji depolama pilleri ve tüketici pilleri alanlarında pil yönetim sistemleri yapıyoruz.

*LFP, Li-ino ve LTO pilleri için kullanılır.

S3: Pilimin hangi malzemeden ve türden olduğunu nasıl bilebilirim?

* Lütfen pil gövdesine bakın, eğer pilinizin normal voltajı 3.2V gösteriyorsa, pil LiFePo4'tür.

* Eğer bataryenizin normal voltajı 3.6V veya 3.7V gösteriyorsa, batarya Li-ion veya Lto bataryasıdır.

En az sipariş gereksiniminiz var mı?

Örnekler ve partiler için teslim süresi nedir?

* Minimum sipariş miktarımız 1 adet, ODM özelleştirme mevcuttur.

* Mevcut örneklerin teslimatı 1~3 gün, özel örneklerin teslimatı 3~10 gün.

S5: Ya kullanamazsam?

* Düzenli ürünlerde eğitim videoları vardır, ayrıca mühendislerden çevrimiçi video arama rehberliğini de destekleyebiliriz.

Ödeme şartlarınız nedir?

*Konuşturulabilen banka havalesi ve nakit ödeme kabul ediyoruz. Ödeme yöntemi: visa, mastercard, T/T, PayPal, APPLE_PAY, GOOGLE_PAY, GC_REAL_TIME_BANK_TRANSFER, RMB

Kaliteyi nasıl garanti edersiniz?

* Tüm ürünlerimiz profesyonel laboratuvar 100% testine ve tekrarlanan yaşlanma testlerine maruz kalmaktadır.

* FCC, CE, ROHS ve diğer uluslararası standart sertifikaları elde edildi.

* 3 yıllık satış sonrası garanti hizmeti sunar. 3 yıl içinde değiştirmek için ücretsiz yedek birimler.

S8. Bataryamız için uygun bir BMS nasıl seçilir?

* Bataryanıza uygun olan gerilim ve akımlara bağlı olarak, müşteri hizmetimize danışabilirsiniz ve biz size en uygun batarya yönetim sistemi ile donatılmış olarak sağlayacağız.

S9: Sizinle nasıl irtibata geçebilirim?

* 7x24 saat çevrimiçi hizmetimiz var, lütfen bize çevrimiçi bir mesaj bırakın.

*E-posta, WhatsApp, WeChat, vb. ile de iletişim kurabilirsiniz.

Biz kaynak üreticiyiz, EnerKey'in kendi markası var.İhtiyacınız olarak ürünleri özelleştirebiliriz ((Voltaj, Kablo, vb.)

Size piyasada rekabetçi fiyat verebiliriz. Eğer toplu siparişiniz varsa, lütfen.Bizimle iletişime geçmekten çekinme..

Mobil & WhatsApp & Wechat:+86 15387469240;E-posta adresi: Kiwi@enerkey.cn
