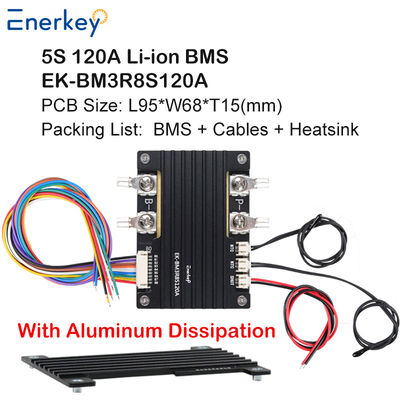

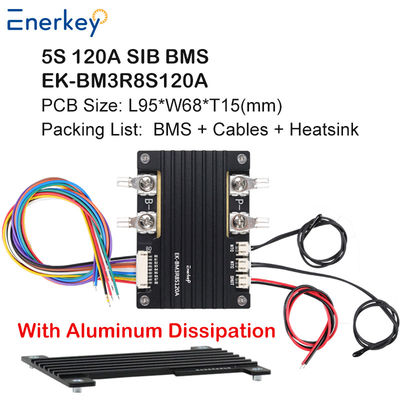

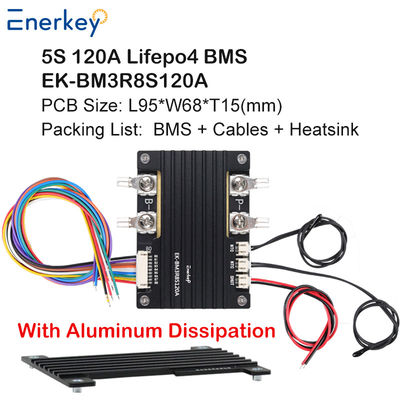

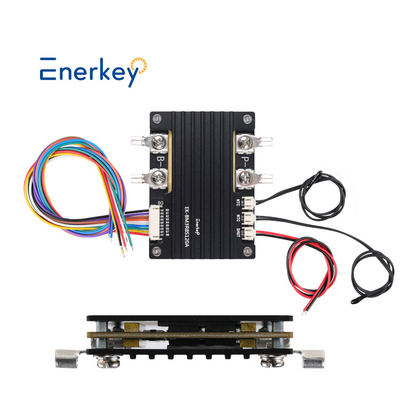

Enerkey BMS 5S 120A Dışarıdaki enerji depolaması için dengeleme ile askeri sınıflı MOS Lityum pil koruma paneli

Marka Adı:	Enerkey
Model Numarası:	EK-BM3R8S120A
Adedi:	30pieces
fiyat:	$17.5-$20.5
Paketleme Detayları:	Strong paper box +EVA Foam
Ödeme Koşulları:	L/C, D/A, D/P, T/T, Western Union, MoneyGram

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Place of Origin:

Shenzhen, China

Sertifika:

ISO9001/CE/ROHS

Product Name:

5S 120A Lithium Battery BMS with Heatsink

Copper Thickness:

Application:

Industrial energy storage

Board Thickness:

1.6mm

Pil Türü:

Li-iyon/Lifepo4/Lto/SIB

Allowable Operating Voltage Range:

0-30V

Rated Discharge Currenturrent:

Tepe başlangıç akımı:

Used For:

Lithium Battery Protection Board

Keywords:

5S BMS

Temel malzeme:

Surface Finishing:

Lead-free spray tin

Ürün Boyutu:

L95xw68xt15mm

Weight with Package:

0.25kg

Supply Ability:

1000000pcs per day

Ürün Tanımı

Enerkey BMS 5S 120A Dışarıdaki enerji depolaması için dengeleme ile askeri sınıflı MOS Lityum pil koruma paneli

Ürün Tanımı

Elektriksel parametreler
1. Voltaj aralığı
Uygulanabilir pil paketi: 3S (terner lityum 12.6V) ila 8S (FeLi 33.6V)
Aşırı şarj koruma eşiği: Tek hücre 4.25V±0.05V (terner lityum) / 3.65V±0.05V (FeLi)
Aşırı boşaltma koruma eşiği: Tek hücre 2.45V±0.1V (terner lityum) / 2.0V±0.1V (FeLi)
2Mevcut performans
Sürekli boşaltma akımı: 120A (dayanıklı çalışma)
En yüksek akım: 300A (5 saniyelik patlama destekler)
Kısa devre koruma yanıt süresi: ≤10 ms (kendini kurtarmak şarj tetikleyicisini gerektirir)
3. Sıcaklık izleme
Dahili NTC sensörü, izleme aralığı: -20°C~85°C (doğruluğu ±1°C)
Yüksek sıcaklık koruma eşiği: 70°C±5°C (programlanabilir ayar)

Koruma mekanizması
1Temel koruma fonksiyonları
Aşırı şarj/aşırı boşaltma koruması, aşırı akım koruması, kısa devre koruması, sıcaklık koruması
Denge fonksiyonu: pasif denge, denge akımı 80mA-150mA (voltaj farkı onarım)
2Genişletilmiş koruma
Kurşun asitli bataryaların lityum batarya sistemine dönüştürülmesini destekle (teglik parametrelerinin eşleştirilmesi gerekir)
Bluetooth iletişim modülü (özelleştirilebilir): gerilim, sıcaklık ve akım verilerinin gerçek zamanlı görünümü

Yapı tasarımı
1Donanım yapılandırması
Kabuk malzemesi: tamamen alüminyum alaşımlı sıvı dökme işlemi, yüzey anodizasyon işlemi (korrozyona karşı)
Sıcaklık dağılma çözeltisi: içsel ısı ileten silikon + dış ısı alıcısı (doğal konveksiyon / hava soğutmasını destekle)
2Fiziksel özellikler
Boyutlar: 95×68×15mm (kompak paket)
Ağırlık: ≤2000g (kapak ve ısı dağıtım bileşenleri dahil)

Uyumluluk ve uygulama
1Uygulanabilir pil türleri
Üçlü lityum bataryası (3.6-4.2V/hücre), lityum demir fosfat bataryası (3.2V/hücre), lityum titanat bataryası (2.3V/hücre), sodyum iyon bataryası (2.3V/hücre)
2Tipik senaryolar
Endüstriyel ekipman: AGV robotları, elektrikli çatal kaldırıcı pil paketleri
Enerji depolama sistemleri: dış güç kaynakları, güneş enerjisi depolama ekipmanları
Araç modifikasyonu: kurşun asitli piller lityum pil paketleriyle değiştirildi (elektrik araçları, RV'ler gibi)

Sertifikasyon ve garanti
• Sertifikasyon standartları: RoHS, CE (ihracat gerekliliklerine uygun)
• Garanti süresi: 18 ay (insanlardan olmayan hasar)

Paket listesi
• Koruma paneli vücudu × 1
• Kablo × 1

Enerkey BMS 5S 120A Dışarıdaki enerji depolaması için dengeleme ile askeri sınıflı MOS Lityum pil koruma paneli 0

Enerkey BMS 5S 120A Dışarıdaki enerji depolaması için dengeleme ile askeri sınıflı MOS Lityum pil koruma paneli 1

Enerkey BMS 5S 120A Dışarıdaki enerji depolaması için dengeleme ile askeri sınıflı MOS Lityum pil koruma paneli 2

Enerkey BMS 5S 120A Dışarıdaki enerji depolaması için dengeleme ile askeri sınıflı MOS Lityum pil koruma paneli 3

Enerkey BMS 5S 120A Dışarıdaki enerji depolaması için dengeleme ile askeri sınıflı MOS Lityum pil koruma paneli 4

Teknik parametreler

	Malzeme türü		Parametreler
1	Parametreler Özetle	Ürün modeli	EK-BM3R8S120A
		Ürün Boyutu ((mm)	L95W68T15
		Ürün Ağırlığı ((kg)	0.25
		Ürün malzemesi	FR-4 / Kurşunsuz sprey teneke
		Uygulanabilir pil tipi	Lifepo4		Li-ion		Ben...		SIB
		Uygulanabilir batarya dizisi	3S-8S		3S-8S		3S-8S		3S-8S
		İsimlendirilmiş boşaltma akımı	120A		120A		120A		120A
		En yüksek başlangıç akımı	300A		300A		300A		300A
	Malzeme türü		Çıkartma (zaman)	Çıkartma (zaman)	Çıkartma (zaman)	Çıkartma (zaman)	Çıkartma (zaman)	Çıkartma (zaman)	Çıkartma (zaman)	Çıkartma (zaman)
2	Şarj koruması	Aşırı voltaj koruma voltaj değeri	3.65V/1S	3.50V/1S	4.25V/1S	4.05V/1S	2.85V/1S	2.75V/1S	3.95V/1S	3.80V/1S
		Dengeli faz farkı voltaj değeri	Trigger voltaj farkı 30mV / trigger zamanı 0.5S / dengeleme zamanı 10S döngüsü
		Dengeli gerilim değeri	3.45V		3.70V		2.50V		3.10V
		Aşırı akım değeri	120A / 2S, kurtarmak için şarj cihazını kopar
		Düşük sıcaklık değeri	Şarj aşırı sıcaklık koruması 60°C/2S / Serbestleştirme 55°C/2S
		Aşırı sıcaklık değeri	Şarj düşük sıcaklık koruması -5°C/2S / Serbest 0°C/2S
3	Serbestleme koruması	Alt voltaj koruma voltaj değeri	2.30V/1S	2.70V/1S	2.75V/1S	3.0V/1S	1.70V/1S	1.80V/1S	1.50V/1S	2.00V/1S
		1Aşırı koruma değeri	150A/2S, yükü ayır veya şarjı etkinleştir
		2Aşırı koruma değeri	250A/0.5S, yükü ayır veya şarjı etkinleştir
		Kısa devre koruma değeri	500A/128uS, bağlantıyı kesme yükü veya şarj etkinleştirildi
		Düşük sıcaklık değeri	Serbestleme aşırı sıcaklık koruması 65°C/2S, serbest bırakma 60°C/2S
		Aşırı sıcaklık değeri	Serbestleme düşük sıcaklık koruması -20°C/2S, serbest bırakma -10°C/2S
4	Diğerleri	Bekleme akım tüketimi	25uA
		Ana kart kilitleme voltajı	/

Boyut $ Paket listesi

Pakete şunlar dahildir:

1 * Sıcaklık borusu ile BMS

1 * NTC Terminal Kablosu

1 * Anahtar Kablosu

1 * Terminal Kablosu

6 * Terminal Lugs

6 * M5 vidalar

Enerkey BMS 5S 120A Dışarıdaki enerji depolaması için dengeleme ile askeri sınıflı MOS Lityum pil koruma paneli 5

Kablo Şeması

Enerkey BMS 5S 120A Dışarıdaki enerji depolaması için dengeleme ile askeri sınıflı MOS Lityum pil koruma paneli 6

Kablolama önlemleri:
1Koruyucu panelin yerleştirilmesi belirli bir miktar elektronik teknik bilgi gerektirir.
2Kablolama yaparken, first connect the B- wire at the soldering pad position to the total negative terminal of the battery (the B- wire should be soldered to a short and thick wire) and solder the wired terminal to the battery pack first, ve sonra koruyucu plağı yerleştirin.
3Batarya terminalı B- ile koruma panosu terminalı B- arasındaki bağlantı kısa ve kalın olmalıdır.Aksi takdirde koruma panosunun önceden yüklenmesine ve boşaltılmasına ve arızaya neden olur..

4P+/P kablolama yaparken kalın teller kullanmalısınız. Çok ince ve çok uzun teller tahtayı yakacaktır!

Sık Sorulan Sorular

Neden seni seçtik?

* Size 10 yıldan fazla güçlü teknik destekle verimli bir satış sonrası hizmet sunabiliriz.

* Ürünler FCC, CE, ROHS ve diğer uluslararası standart sertifikalarını geçti.

* Size fabrika fiyatı sunabiliriz, fabrikamızı ve üretim sürecimizi ziyaret etmenizi hoş karşılıyoruz.

Ürün yelpazeniz (tipiniz) nedir?

*Biz esas olarak güç pilleri, enerji depolama pilleri ve tüketici pilleri alanlarında pil yönetim sistemleri yapıyoruz.

*LFP, Li-ino ve LTO pilleri için kullanılır.

S3: Pilimin hangi malzemeden ve türden olduğunu nasıl bilebilirim?

* Lütfen pil gövdesine bakın, eğer pilinizin normal voltajı 3.2V gösteriyorsa, pil LiFePo4'tür.

* Eğer bataryenizin normal voltajı 3.6V veya 3.7V gösteriyorsa, batarya Li-ion veya Lto bataryasıdır.

En az sipariş gereksiniminiz var mı?

Örnekler ve partiler için teslim süresi nedir?

* Minimum sipariş miktarımız 1 adet, ODM özelleştirme mevcuttur.

* Mevcut örneklerin teslimatı 1~3 gün, özel örneklerin teslimatı 3~10 gün.

S5: Ya kullanamazsam?

* Düzenli ürünlerde eğitim videoları vardır, ayrıca mühendislerden çevrimiçi video arama rehberliğini de destekleyebiliriz.

Ödeme şartlarınız nedir?

*Konuşturulabilen banka havalesi ve nakit ödeme kabul ediyoruz. Ödeme yöntemi: visa, mastercard, T/T, PayPal, APPLE_PAY, GOOGLE_PAY, GC_REAL_TIME_BANK_TRANSFER, RMB

Kaliteyi nasıl garanti edersiniz?

* Tüm ürünlerimiz profesyonel laboratuvar 100% testine ve tekrarlanan yaşlanma testlerine maruz kalmaktadır.

* FCC, CE, ROHS ve diğer uluslararası standart sertifikaları elde edildi.

* 3 yıllık satış sonrası garanti hizmeti sunar. 3 yıl içinde değiştirmek için ücretsiz yedek birimler.

S8. Bataryamız için uygun bir BMS nasıl seçilir?

* Bataryanıza uygun olan gerilim ve akımlara bağlı olarak, müşteri hizmetimize danışabilirsiniz ve en uygun batarya yönetim sistemi ile donatılmış olarak size sağlayacağız.

S9: Sizinle nasıl irtibata geçebilirim?

* 7x24 saat çevrimiçi hizmetimiz var, lütfen bize çevrimiçi bir mesaj bırakın.

*E-posta, WhatsApp, WeChat, vb. ile de iletişim kurabilirsiniz.

Biz kaynak üreticiyiz, EnerKey'in kendi markası var.İhtiyacınız olarak ürünleri özelleştirebiliriz ((Voltaj, Kablo, vb.)

Size piyasada rekabetçi fiyat verebiliriz. Eğer toplu siparişiniz varsa, lütfen.Bizimle iletişime geçmekten çekinme..

Mobil & WhatsApp & Wechat:+86 15387469240;E-posta adresi: Kiwi@enerkey.cn
