TECH-SPEC X12 Teknik Parametreler Özel Baskı

Askeri sınıf BMS dengeleme sistemi. DO-160G havacılık standartlarını destekler.

Çekirdek donanım mimarisi
Hızlı kontrol ünitesi
Ana kontrol çipi: TI BQ76952 + STM32G474 (iki çekirdekli gereksiz tasarım)
ADC örnekleme doğruluğu: 16 bit (0,05% tam ölçekli hata)
Bilanç topolojisi: Kapasitatif enerji depolama aktif baki (verimlilik> 94%)

Aşırı performans parametreleri

Göstericiler Yerel parametreler Ulusal standart GB/T 34131 Rekabetçi ürün ortalaması
Dayanışma akımı sürekli/artık 6A/10A (120s) ≥3A 3.5A/6A
Voltaj algılama hatası aralığı ±2mV@25°C ±15mV ±8mV
Sıcaklık algılama doğruluğu ±0,5°C (-40~125°C) ±2°C ±1,5°C
Elektromanyetik uyumluluk IEC 61000-4-5 4kV dalgalanma 2kV dalgalanma 3kV dalgalanma

- Hayır.Askeri kalite doğrulama standartları
Aşırı çevre testi
Titreme testi: MIL-STD-810H 514.8 yöntemi (15-2000Hz/20G)
Islak ısı döngüsü: 85°C/85%RH 1000 saat boyunca (kapasite bozulması <3%)
Tuz püskürtmesi korozyonu: ASTM B117 1000 saat (koruma seviyesi IP69K olarak kalır)

Endüstri için özel çözümler
▸ Enerji depolama santrali: 256 kaskadı destekler (<1ms saat senkronizasyonu)
▸ Özel araçlar: ISO 16750-3 12V/24V çifte sistemini karşılar
▸ Havacılık: RTCA DO-160G Bölüm 22 yıldırım koruması geçti



Teknik parametreler

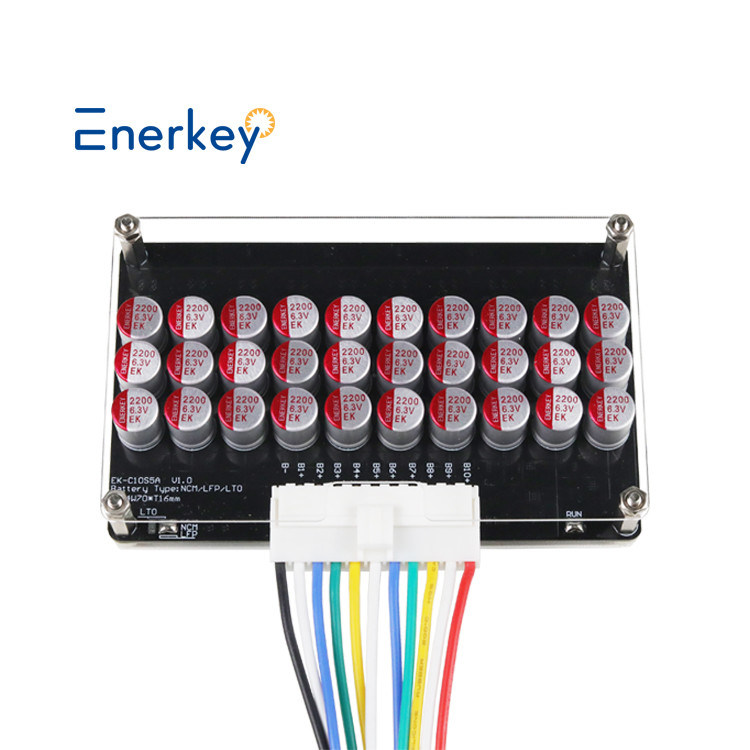

EnerKey BMS Aktif Dengeci 5A 3S 4S 5S 6S 7S 8S 14S 16S 18S 19S 20S 21S LFP LTO LI-ION lifepo4 Dengeci Akrilik plaka ile Dengeci Kondensatör Dengeci
Ürün modeli	EK-C10S5A	EK-C12S5A	EK-C14S5A
Ürün dizileri	10S	12S	14S
Uygun ipler	8-10S	9-12S	9-14S
ÜrünBoyut ((mm)	L114.5*W70.5*T27.5	L137.5*W70.5*T27.5	L125.5*W80.5*T27.5
Kutuyla birlikte ağırlık	0.24kg	0.25 kg.	0.28kg
Pil Türü	NCM/LFP/LTO	NCM/LFP/LTO	NCM/LFP/LTO
Uygun kapasite	30ah-300ah
Voltaj eşitleme doğruluğu	5mV (tipik değer)
Dengeli Bir Dönüşüm	Örneğin, 11S, 24S, 36S, 48S ve diğerleri için kaskad yapabilir.
Tek hücreli gerilim toplama aralığı	NCM/LFP sürümü: 2.7V-4.2V
	LTO sürümü: 1.8-4.2V
Alt voltaj uyku voltajını korur.	NCM/LFP sürümü <2.7V
	LTO sürümü <1.8V
Voltaj koruması altında Denge voltajı başlat	NCM/LFP sürümü: 2.835V
	LTO sürümü: 1.89V
Denge yöntemi	Patentli (Patent No.: ZL 2019 1 1259513.3) dengelenmiş mimari Fit kondansatör yöntemi, tüm pil paketi aynı anda dengelenir. Otomatik dengeleme için batarya paketine bağlayın ( Varsayılan).
Denge akımı	0.1V Farklı basınç 1A Dengeli akım,
	Farklı basınç dengeleme akımına orantılıdır.
	maksimum izin verilen çalışma akımı 5.5A'dır.
Dış güç kaynağı	Dış güç kaynağına gerek yok.
	Sdjacent eşitlemeyi elde etmek için bataryanın iç enerji transferine güvenmek.
Sessiz çalışma akımı	7mA, toplam iplik güç alır.
Uyku bekleme akımı	0.1mA ((tipik değer)
Çalışma sıcaklığı	-20°C ~ +60°C

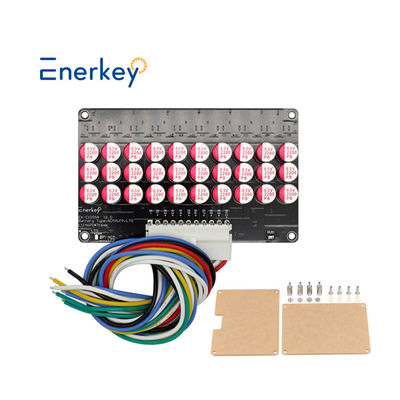

Paket listesi

 Kablo bağlantısı

Tek bir EK-C10S5A, 8 ve 9 ve 10 iplik pil paketlerinin kullanımını destekler.

EK-C10S5A kaskadlı pil paketlerini destekler. Fox örneği, 2pcs 10s kaskadı 19s, aşağıdaki çizime bakın:

NOT:Yukarıdaki resimde gösterildiği gibi,denge verimliliğinin daha yüksek olması için enerji değişiminin birden fazla ortak sonu olabilir.Aynı zamanda, iki modülün birleşiminde enerji değişiminin sadece bir ortak ucunu kullanmak mümkündür.Diğer serbest ayaklar askıya alınır ve en iyisi her tahtaya ip sayısını eşit olarak dağıtmaktır. Daha fazla ip için kaskad diyagramına ihtiyacınız varsa, lütfen çevrimiçi hizmetimize başvurun, Teşekkürler.
