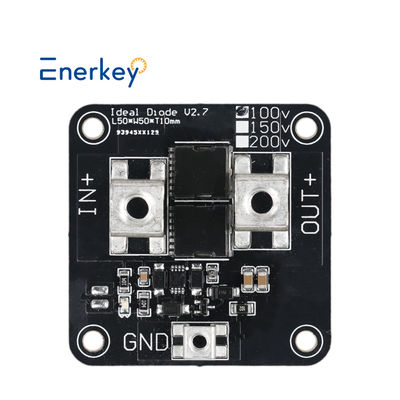

200V 80A Yüksek Akım İdeal Diyot Modülü Güneş Paneli Ters Şarj Koruması Ters Akım Koruması Bağlantı Direği ile

Marka Adı:	Enerkey
Model Numarası:	EK-ID200V80A
Adedi:	10pieces
fiyat:	$23.9-$26.5
Paketleme Detayları:	Güçlü Kağıt Kutusu +Eva Köpük
Ödeme Koşulları:	L/C, D/A, D/P, T/T, Western Union, MoneyGram

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

Shenzhen, Çin

Sertifika:

ISO9001/CE/ROHS

Ürün adı:

200v 80A İdeal Diyot

Bakır kalınlığı:

3 ons

Uygulama 1:

Güneş Panelleri Geri Dökmeyi Önler

Tahta kalınlığı:

2.0mm

Uygulama 2:

Karavan Modifikasyonu

İzin verilen çalışma voltajı aralığı:

100-200v

Statik çalışma akımı:

0.6-1.5mA

İzin Verilen Sürekli Akım:

0-80A

Temel malzeme:

Alüminyum substrat

Pik başlangıç akımı:

Ürün büyüklüğü:

U50xG50xT17mm

Weight with Package:

0.35kg

Yetenek temini:

Günde 10000 pcs

Ürün Tanımı

200V 80A Yüksek Akımlı İdeal Diyot Modülü Güneş Enerjisi Ters Şarj Koruması Bağlantı Direği ile Ters Akım Koruması

Ürün Açıklaması

Ürünün Temel Avantajları
Sıfır Kayıplı Mimari
Dördüncü nesil ideal diyot kontrolcüsü + galyum nitrür MOSFET çözümü kullanır, 80A'de 15mV kadar düşük bir ileri gerilim düşüşü sağlar. Ters kaçak akım 1μA'den azdır ( -40°C ila 125°C arasındaki tüm sıcaklık aralığında), geleneksel Schottky diyotlarından %92 daha az enerji tasarrufu sağlar.

Akıllı Koruma Sistemi
Entegre 0,5μs ters akım engelleme tepkisi, ISO7637 otomotiv sınıfı geçici koruma gereksinimlerini karşılar. Üçlü koruma mekanizmaları: aşırı akım (±%5 doğruluk), aşırı sıcaklık (150°C eşiği) ve dalgalanma (200A/10ms).

Askeri sınıf güvenilirlik
AEC-Q100 Grade 0 sertifikalı (-40°C ila 150°C). 200V dayanım gerilimi tasarımı, -250V ters tepe gerilimine dayanabilir.

Teknik Parametre Karşılaştırma Tablosu
Özellikler Bu Ürün Geleneksel Schottky İyileştirme
İleri Gerilim Düşüş 15mV@80A 700mV@20A ↓%98
Ters Toparlanma Süresi 0μs 50ns Tamamen ortadan kaldırıldı
Çalışma bağlantı sıcaklığı aralığı -40~150°C, -55~125°C, %20 genişleme

Tipik uygulama senaryoları
Yeni enerji sektörü
PV dizi invertör baypas koruması, 200V sistemlerde sıcak nokta etkilerini azaltır
800V elektrikli araç hızlı şarj istasyonları için ORing yedekli tasarım

Endüstriyel ekipman
5G baz istasyonları için 48V yedek güç sisteminde çoklu güç kaynaklarının kesintisiz geçişi
80A sürekli akımı destekleyen ters polarite korumalı enerji depolama PCS sistemi

Müşteri değeri
Maliyet azaltma ve verimlilik iyileştirmesi: Tek bir cihaz, üç paralel Schottky diyotunun yerini alır, BOM maliyetlerini %35 azaltır
Alan optimizasyonu: QFN-50*50 paketi kullanılarak, kart alanı %60 azaltılır
Ömür iki katına çıktı: MTBF > 500.000 saat (@105°C)

200V 80A Yüksek Akım İdeal Diyot Modülü Güneş Paneli Ters Şarj Koruması Ters Akım Koruması Bağlantı Direği ile 0

200V 80A Yüksek Akım İdeal Diyot Modülü Güneş Paneli Ters Şarj Koruması Ters Akım Koruması Bağlantı Direği ile 1

200V 80A Yüksek Akım İdeal Diyot Modülü Güneş Paneli Ters Şarj Koruması Ters Akım Koruması Bağlantı Direği ile 2

200V 80A Yüksek Akım İdeal Diyot Modülü Güneş Paneli Ters Şarj Koruması Ters Akım Koruması Bağlantı Direği ile 3

200V 80A Yüksek Akım İdeal Diyot Modülü Güneş Paneli Ters Şarj Koruması Ters Akım Koruması Bağlantı Direği ile 4

200V 80A Yüksek Akım İdeal Diyot Modülü Güneş Paneli Ters Şarj Koruması Ters Akım Koruması Bağlantı Direği ile 5

Teknik Parametreler

Enerkey İdeal Diyot Modülü 150V 200V 80A Fotovoltaik Güneş Enerjisi Baz İstasyonu Endüstriyel Kontrol Elektrikli Araba Aküsü Paralel Olarak Akü şarjı için geri dolum önleyici

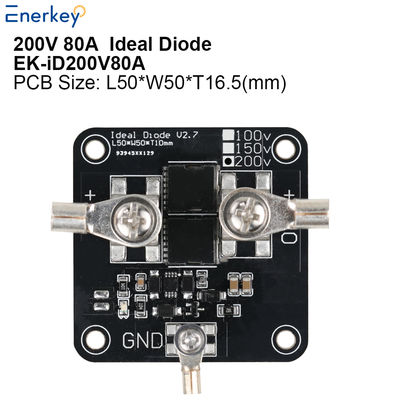

Ürün modeli	EK-iD150V80A	EK-iD200V80A
Çalışma gerilim aralığı	100-150V	100-200V
Ürün Boyut(mm)	L50xW50xT17	L50xW50xT17
Kutu ile ağırlık	0.35kg	0.37kg
MOS miktarı	2	2
Pil Tipi	NCM/LFP/LTO	NCM/LFP/LTO
Sürekli akım	80A	80A
Tepe başlangıç akımı	100A	100A
Sessiz çalışma akımı	0.6-1.5mA
Bakır folyo kalınlığı	3.0 oz
PCB malzemesi	Alüminyum plaka
Çalışma prensibi	Giriş ve çıkış diyotlara eşdeğerdir. Çıkış geriliminin girişten daha büyük olduğunu algılar ve hemen çıkışı kapatır. Algılama değeri milivolt seviyesindedir ve tepki hızı çok hızlıdır.
Uygulama	1. Güneş panelleri geri akışı önler (geri akış önleyici); 2. Akü şarjı geri akışı önler (geri akış önleyici) (geri akış önleyici); 3. DC-DC sabit gerilim ve sabit akım modülü çıkışı geri akışı önler 4. Geri akışın (geri akış önleyici) önlenmesinin gerekli olduğu diğer durumlar

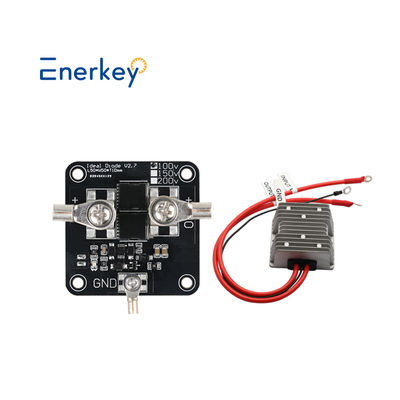

Aksesuarlar	Terminal pabucu*3; IN+/OUT+ terminal pabucu : OTZ6-5, vida M5 GND terminal pabucu : OTZ2.5-3, vida M3
Çalışma Sıcaklığı	-40℃ ~ +60℃

Boyut ve Paket Listesi ve Tel şeması

200V 80A Yüksek Akım İdeal Diyot Modülü Güneş Paneli Ters Şarj Koruması Ters Akım Koruması Bağlantı Direği ile 6

Özel Not:
1. Bu sürüm en son optimize edilmiş sürümdür. Modül, pozitif ve negatif kutuplar ters bağlandığında yanmayacak ve bu da kurulum güvenliğini artıracaktır;

2. İdeal diyot, adından da anlaşılacağı gibi ultra düşük iç dirence sahip bir diyottur. Sıradan diyotların iletim gerilim düşüşü 0,6V'tan fazladır. İdeal bir diyotun iletim gerilim düşüşü neredeyse ihmal edilebilir.
3. Alüminyum alt tabaka PCB izlerinin bakır folyo katmanı ve alüminyum taban katmanı, 1000V'luk bir dayanım gerilimi ile yalıtılmıştır, bu nedenle arıza sorunları hakkında endişelenmenize gerek yoktur. Isıl iletkenlik, FR4 cam elyafından 20 kat daha hızlıdır ve doğrudan büyük ısı emiciye takılabilir.
4. Bu ideal diyot modülü doğrultucu devrelerde kullanılamaz!
5. Su geçirmez saksı modülü, daha yüksek ısı dağılımı verimliliğine ve daha düşük sürekli akım ısıtmasına sahip kalınlaştırılmış bir radyatöre sahiptir. Modifikasyon meraklıları için uygundur!

200V 80A Yüksek Akım İdeal Diyot Modülü Güneş Paneli Ters Şarj Koruması Ters Akım Koruması Bağlantı Direği ile 7

SSS

S1. Neden sizi seçtik?

* Size 10 yıldan fazla güçlü teknik destek ile verimli satış sonrası hizmet sağlayabiliriz.

* Ürünler FCC, CE, ROHS ve diğer uluslararası standart sertifikalarını geçmiştir.

* Size fabrika fiyatı sağlayabiliriz, Fabrikamızı ve üretim sürecimizi ziyaret etmeye hoş geldiniz.

S2. Ürün yelpazeniz (tip) nedir?

*Esas olarak güç pilleri, enerji depolama pilleri ve tüketici pilleri alanlarında pil yönetim sistemleri yapıyoruz.

*Esas olarak LFP, Li-ino ve LTO piller için kullanılır.

S3: Pilimin ne tür bir malzeme ve tip olduğunu nasıl anlarım?

*Lütfen pil gövdesine bakın, Pilinizin normal gerilimi 3,2V gösteriyorsa, Pil LiFePo4'tür.

*Pilinizin normal gerilimi 3,6V veya 3,7V gösteriyorsa, pil Li-ion veya Lto pildir.

S4. Minimum sipariş gereksinimleriniz var mı?

Özelleştirilebilir mi? Numuneler ve partiler için teslim süresi nedir?

*Minimum sipariş miktarımız 1 adettir, ODM özelleştirmesi mevcuttur.

* Mevcut numunelerin 1~3 gün teslimatı, özelleştirilmiş numunelerin 3~10 gün teslimatı.

S5: Ya kullanamazsam?

*Normal ürünlerin talimat videoları vardır, Ayrıca mühendislerden çevrimiçi video görüşme rehberliği de sağlayabiliriz.

S6. Ödeme koşullarınız nelerdir?

*Havale ve nakit ödemeyi kabul ediyoruz, hepsi pazarlığa açık. Ödeme yöntemi :visa, mastercard, T/T, PayPal, APPLE_PAY, GOOGLE_PAY, GC_REAL_TIME_BANK_TRANSFER, RMB

S7. Kaliteyi nasıl garanti ediyorsunuz?

* Tüm ürünlerimiz profesyonel laboratuvar %100 testine ve tekrarlanan yaşlanma testlerine tabi tutulur.

* FCC, CE, ROHS ve diğer uluslararası standart sertifikalarını almıştır.

* 3 yıl satış sonrası garanti hizmeti sağlayın. 3 yıl içinde değiştirme için ücretsiz yedek birimler.

S8. Pilimiz için uygun bir BMS nasıl seçilir?

*Pilinizle eşleşen gerilim ve akıma bağlı olarak, müşteri hizmetlerimize danışabilirsiniz ve size en uygun pil yönetim sistemi ile donatılmış olarak sağlayacağız.

S9. Sizinle nasıl iletişim kurabilirim?

*7x24 saat çevrimiçi hizmetimiz var, Lütfen bize çevrimiçi bir mesaj bırakın.

*Ayrıca E-posta, WhatsApp, WeChat vb. (aşağıya bakın) aracılığıyla da bizimle iletişime geçebilirsiniz. Sizinle çalışmaktan çok mutluyuz.

Not: Biz kaynak üreticisiyiz, "EnerKey" için kendi markamız var,Ürünü gereksinimlerinize göre özelleştirebiliriz (Gerilim, Tel, Vb.) .

Toplu siparişiniz varsa, piyasada rekabetçi fiyat sağlayabiliriz, Lütfen bizimle iletişime geçmekten çekinmeyin.

Mobil ve WhatsApp ve Wechat: +86 15387469240; E-posta: kiwi@enerkey.cn
